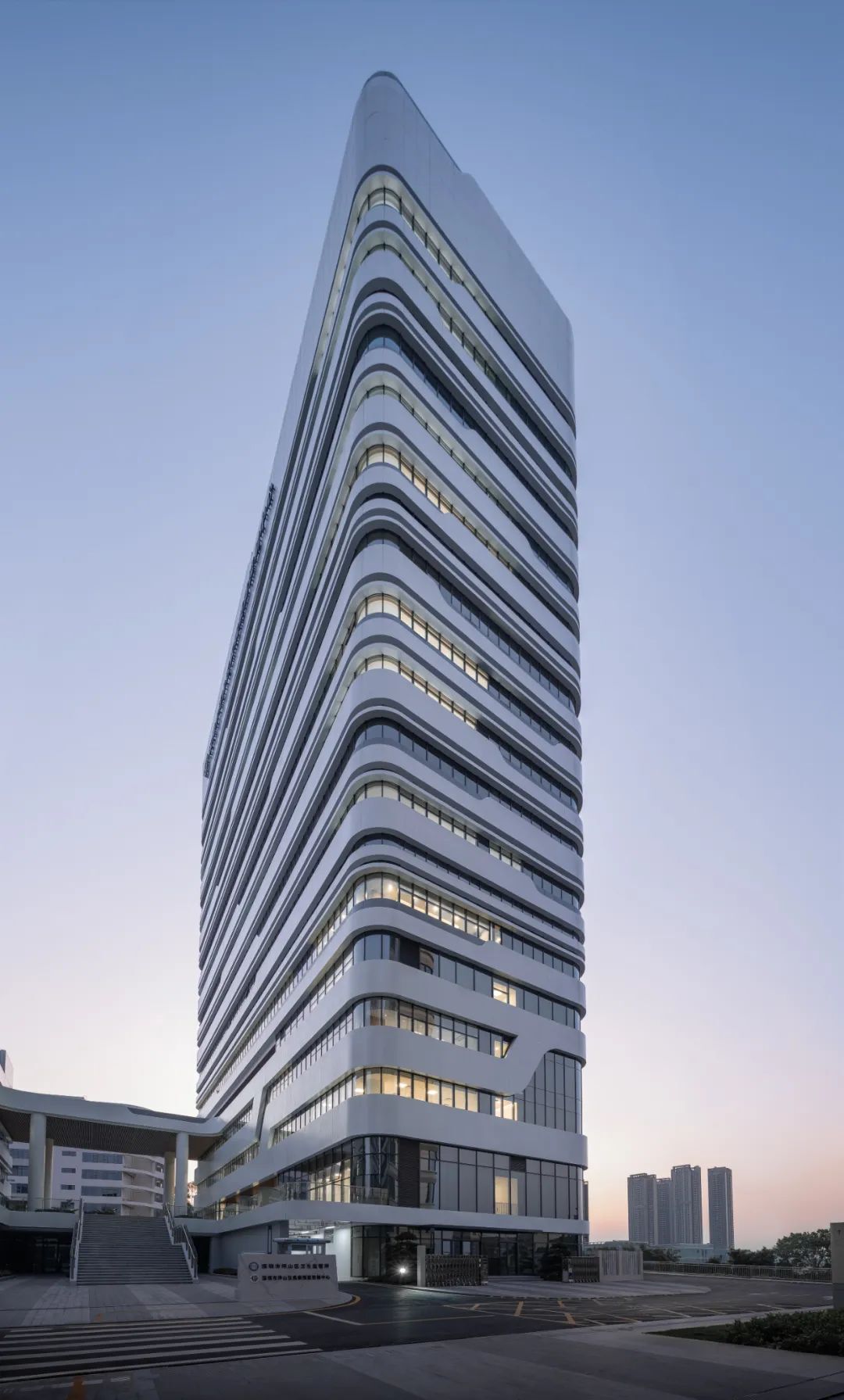

△ 北高南低的疾控中心 摄影：山间影像Inter_mountain

设计单位  深圳大学建筑设计研究院有限公司“钟中+钟波涛”工作室（Z&Z STUDIO）

项目地点 广东深圳

建成时间  2022年7月

建筑面积  30806.79平方米

本文文字由设计单位提供。

在新冠疫情中，中国乃至全球都经历了很大的一场考验。我们发现，疾病控制的成本和代价远高于疾病预防。美国拥有全球建立早的疾病预防控制中心（CDC），而中国则拥有从、省、市到区级完备的疾控中心体系，但符合相应要求的建筑设计仍有待发展。

坪山区疾病预防控制中心的目标定位是“深圳的区级疾控”。作为坪山医疗组团的重要组成部分，它的建成将对该区的医疗环境有很大提升。

△ 南望城市公园的疾控中心 摄影：山间影像Inter_mountain

△ 宽窄变化的横向线条 摄影：山间影像Inter_mountain

01

项目概况

项目位于深圳市坪山区振碧路与横岭路交汇处西南角，在坪山区特色医疗组团北部。其北侧高坎下为公交总站，可远眺坪山主城区；西侧与健宁医院隔横坑路相望；东侧支路对面为坪山散老院与残疾人综合服务中心；南侧为保留山体公园。

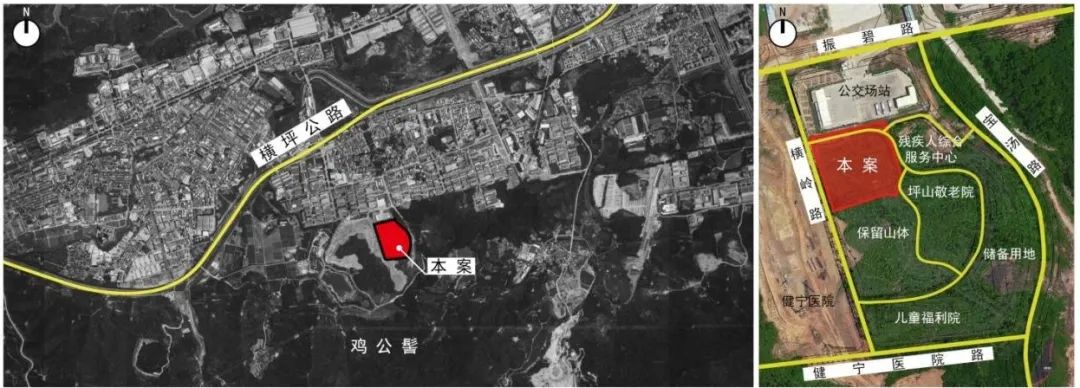

△ 区位分析图 ©Z&Z STUDIO

△ 群山环绕的疾控中心 摄影：山间影像Inter_mountain

项目总用地面积7077平方米，总建筑面积33532.27平方米，其中计容面积23407.24平方米，包括5层办公楼5919.51平方米、16层实验楼11920.07平方米、保障用房2881.99平方米及门诊科室1856.41平方米，地下一、二层为不计容车库及设备用房7399.55平方米，合计可停放机动车136辆。

项目用地紧张，容积率3.31、覆盖率49.86%，设计通过绿化平台、下沉庭院和屋顶花园使绿化率超过30% 。

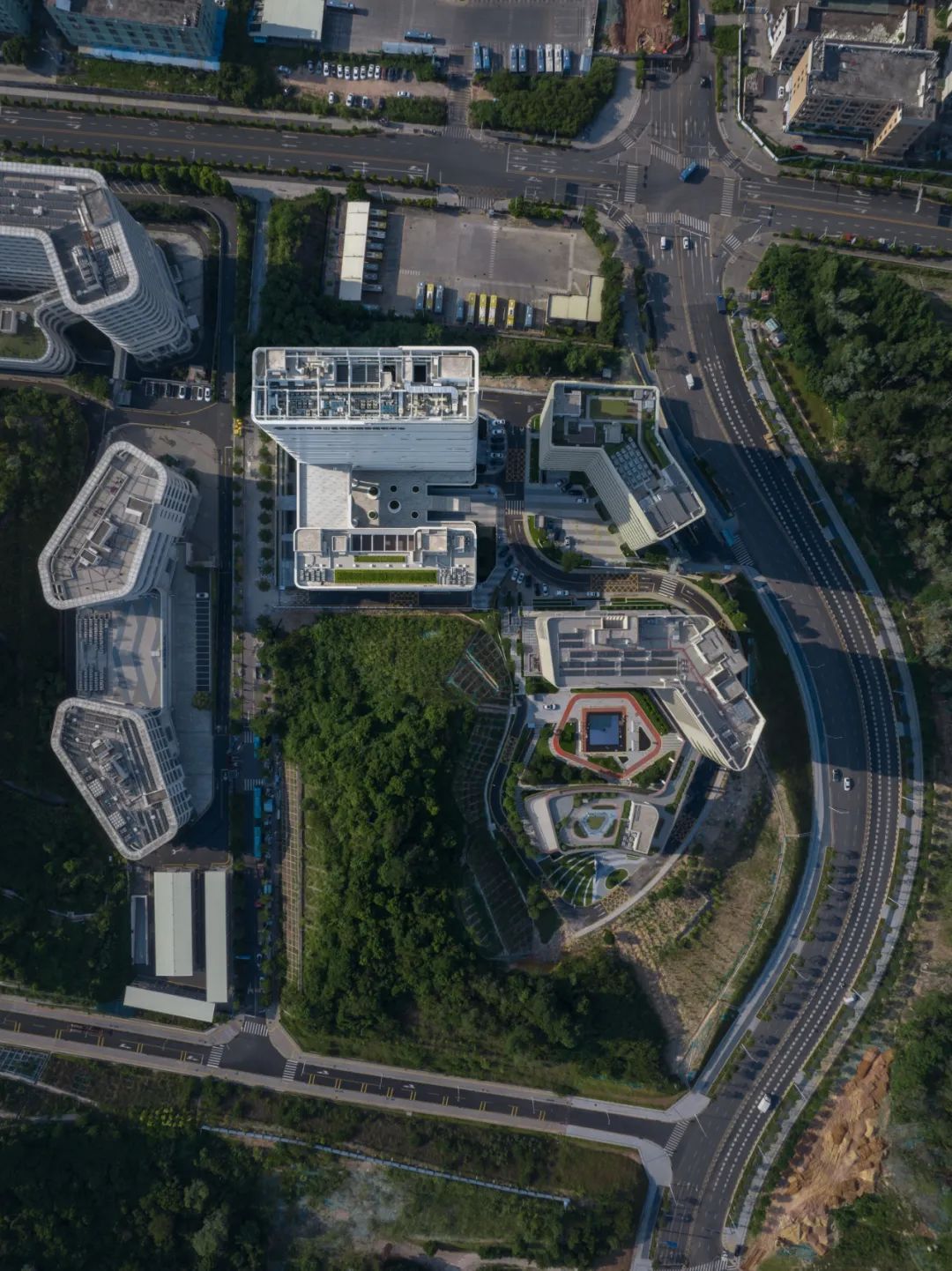

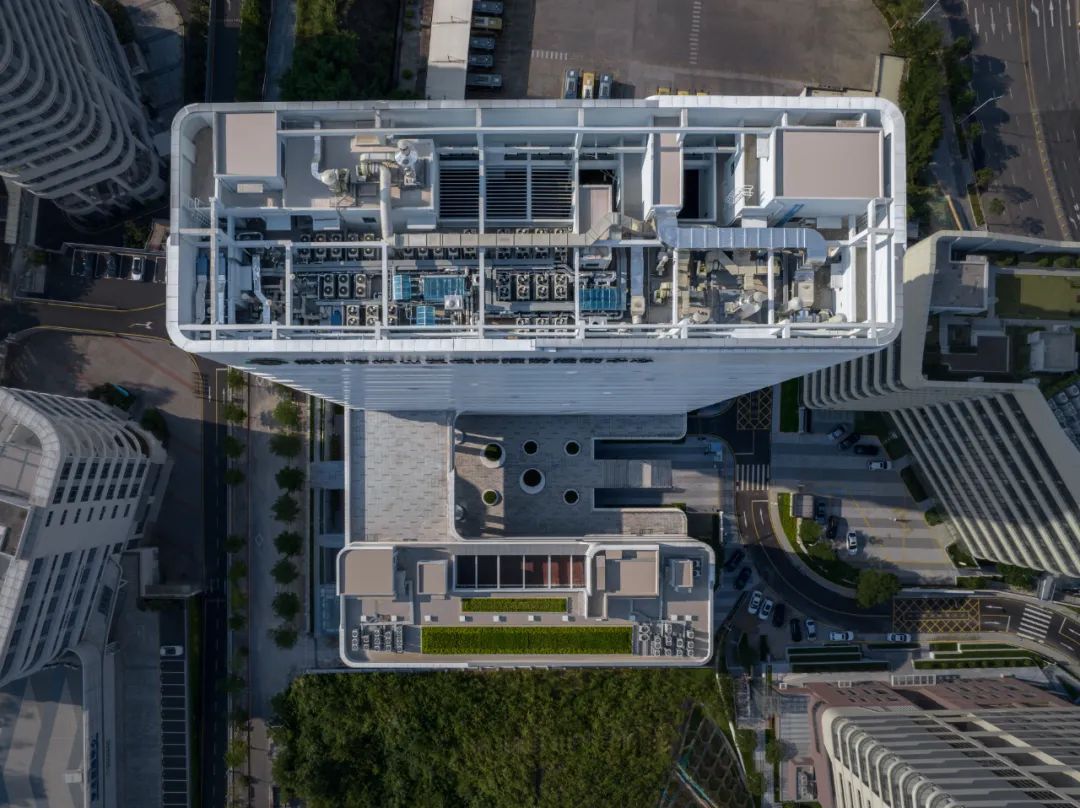

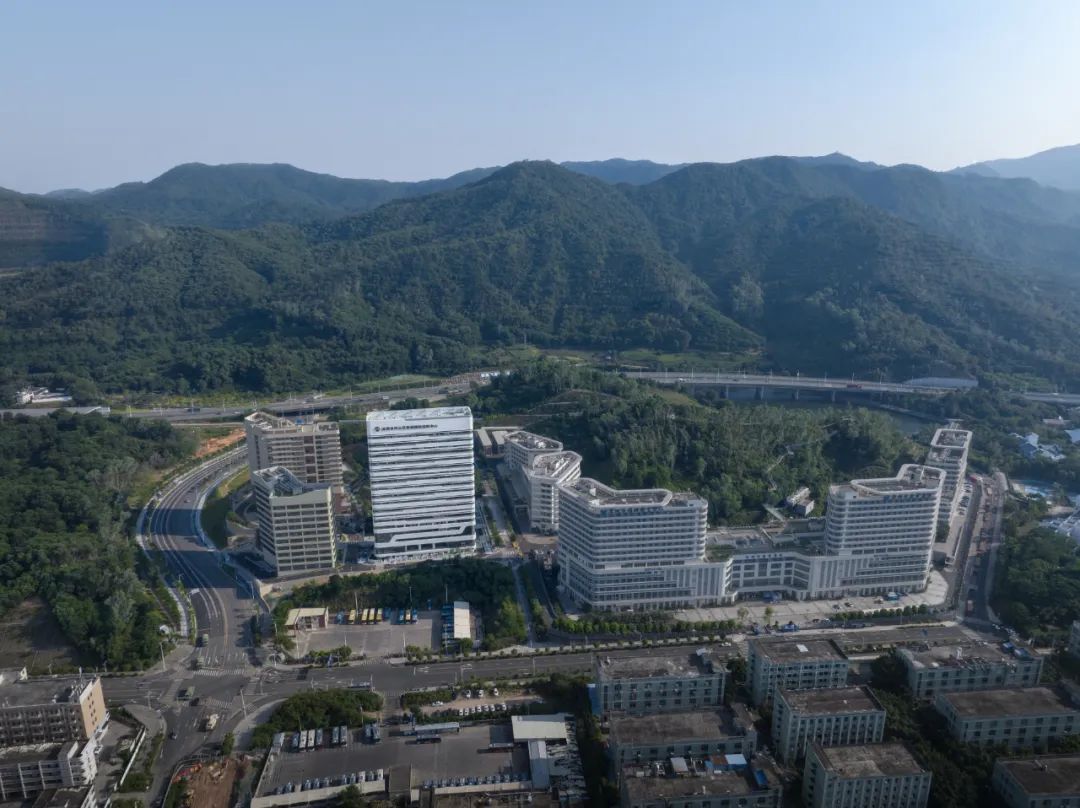

△ 俯瞰疾控中心与周边环境 摄影：山间影像Inter_mountain

02

前期研究

在本方案中标后的细化设计过程中，我们与甲方及业主对华东“五市六站”（南京、常州、上海、嘉兴、杭州）以及华南“三市五站”（广州、东莞、深圳）的疾控中心，从场地、总体规划、建筑设计、实验室等方面进行全面调研，归纳总结了疾控中心的建筑设计总体布局特点，以及常规和特殊实验室的设计需求。在此基础上，我们针对当下疾控中心的设计现状，建构疾控中心建筑与实验室的发展框架，为未来疾控中心设计提供有力的参考。

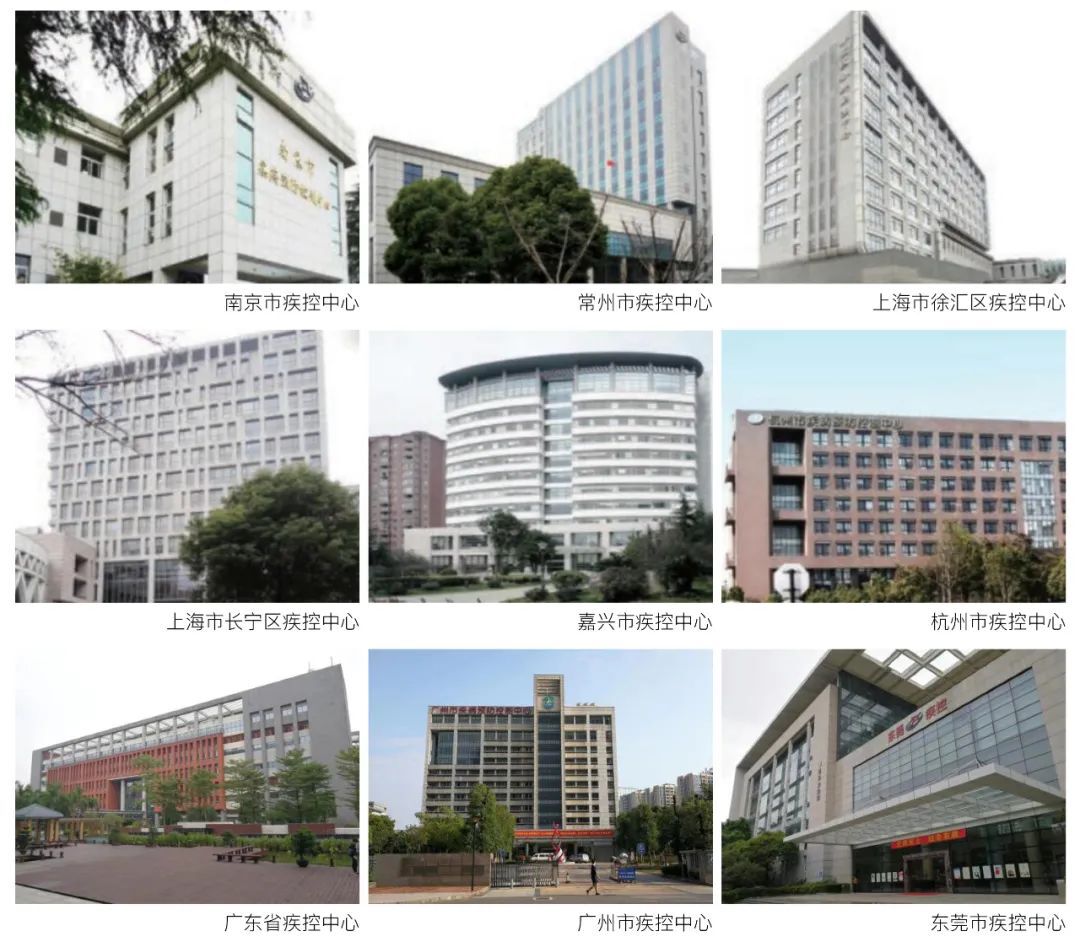

△ 疾控中心调研实景照片 ©Z&Z STUDIO

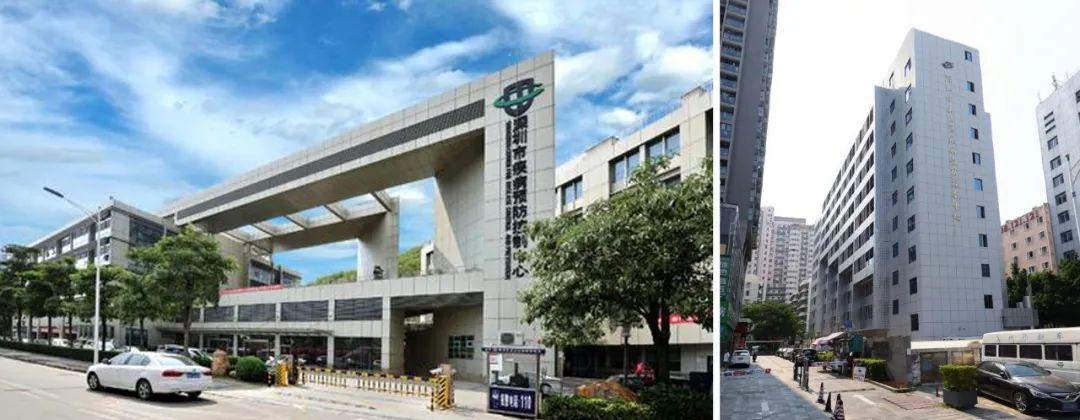

△ 左：深圳市疾控中心；右：深圳市南山区疾控中心 来源：网络

03

规划布局

我们依据周边态势、道路交通及场地标高，确定实际可建范围，然后发散构思出板式、点式、L型与U型围合、多高结合等众多布局方式，终选择“多高结合、分区独立”的设计方向。

设计紧贴“坪山特色医疗组团”定位，体现“群体规划、医疗聚落”的理念，将本项目与周边的健宁医院、坪山敬老院、残疾人综合服务中心作为整体统一考虑。

△ 坪山医疗组团 摄影：山间影像Inter_mountain

△ 坪山疾控周边关系与场地布局

摄影：山间影像Inter_mountain

04

功能配置

设计体现“一高一低、分栋独立”的理念。我们把内廊布置的办公功能置于地块南侧的多层建筑中，此处南北通风、景观优越。实验与保障用房则置于地下一层与北侧高层，各类诊室居下，保障用房集中，分层设置实验室，严格依照实验功能要求实现“洁污分流”。

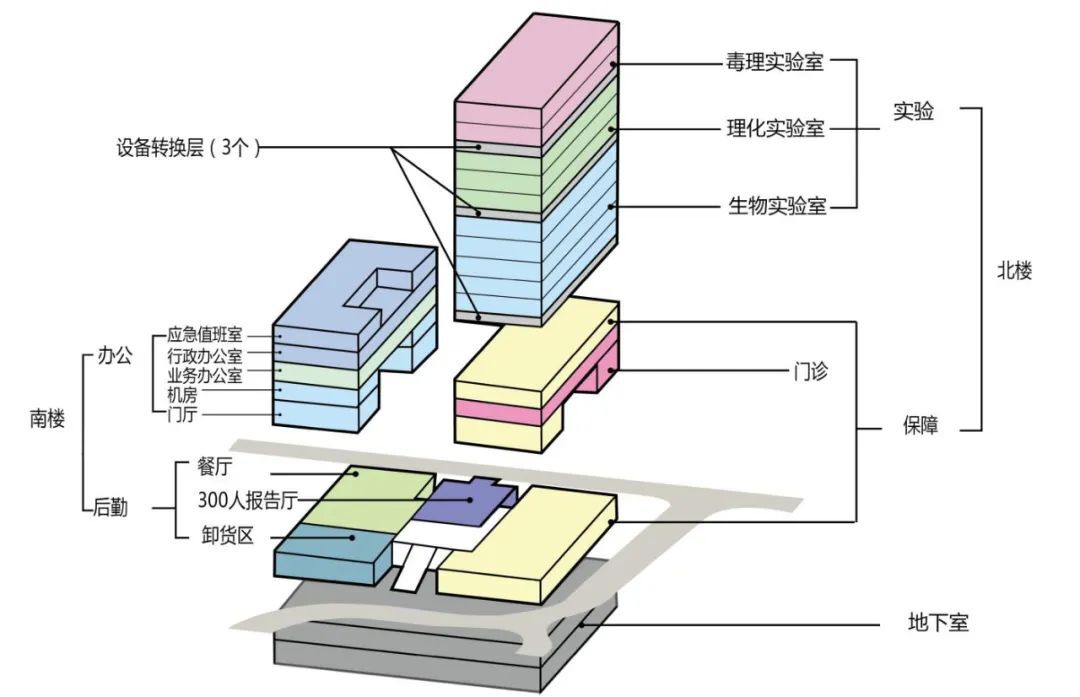

△ 功能配置分析图 ©Z&Z STUDIO

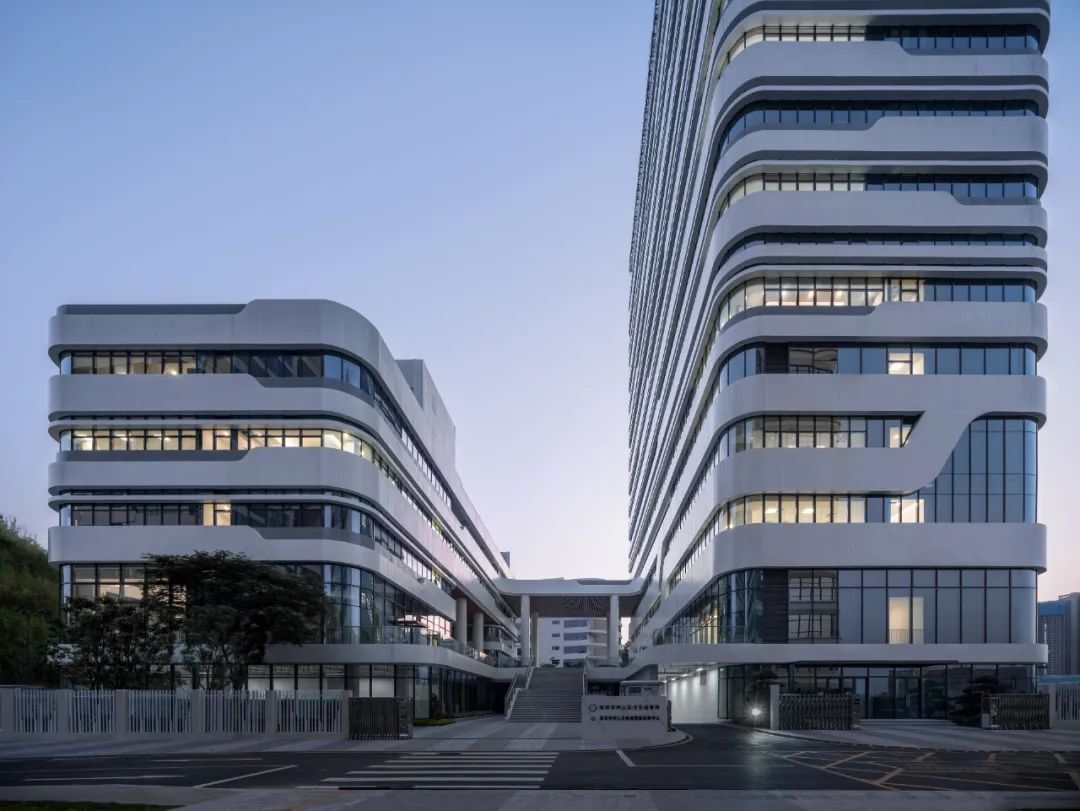

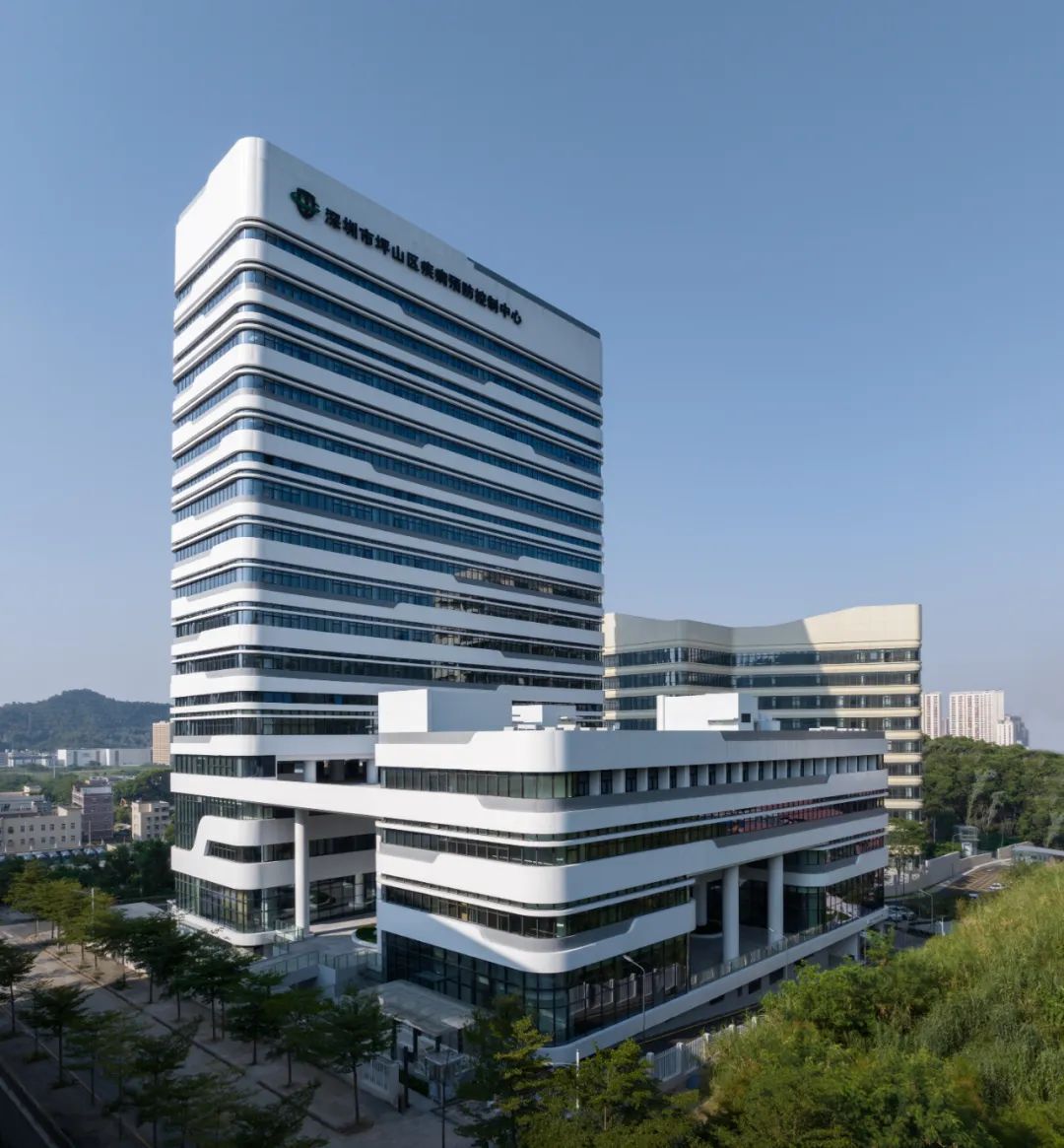

△ 北高南低的疾控中心 摄影：山间影像Inter_mountain

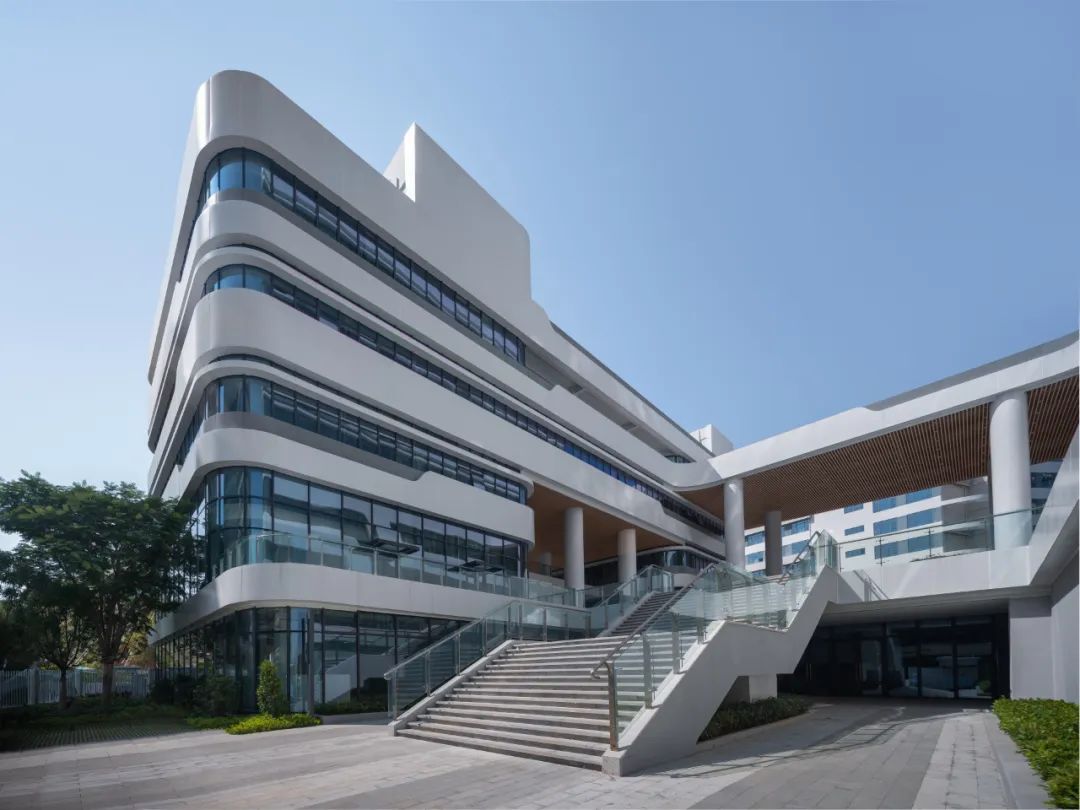

△ 东入口与大台阶 摄影：山间影像Inter_mountain

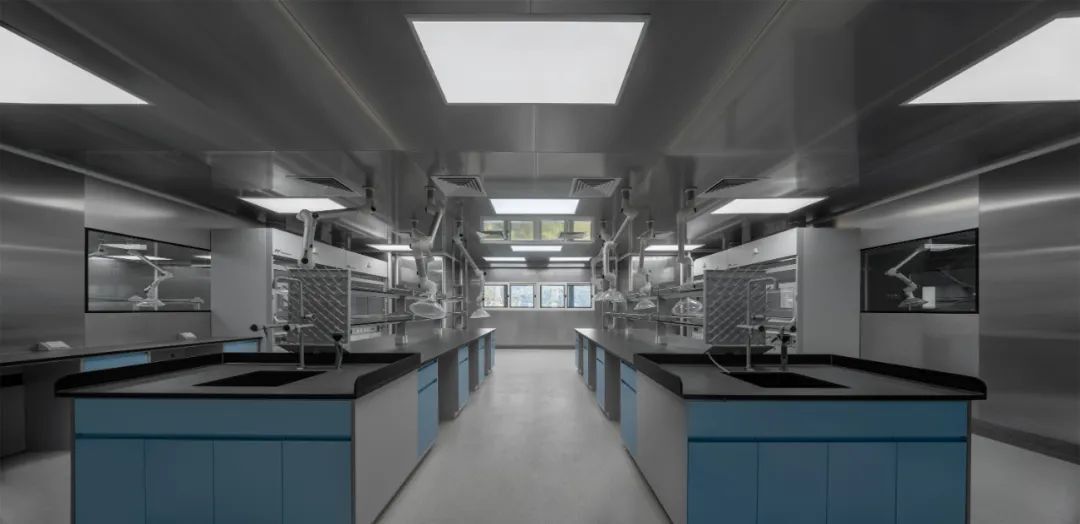

△ 实验室操作台 摄影：山间影像Inter_mountain

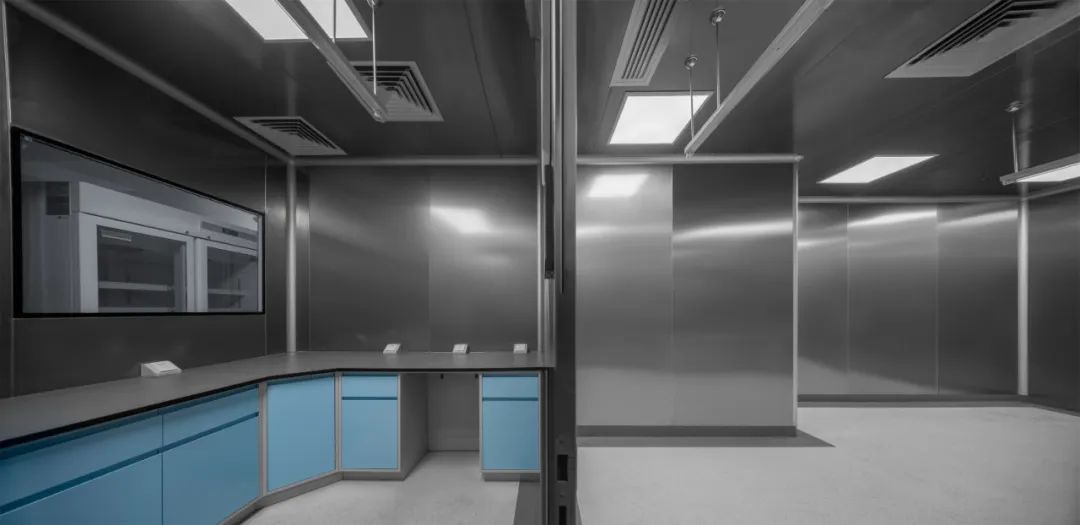

△ 单间实验室 摄影：山间影像Inter_mountain

△ 套间实验室 摄影：山间影像Inter_mountain

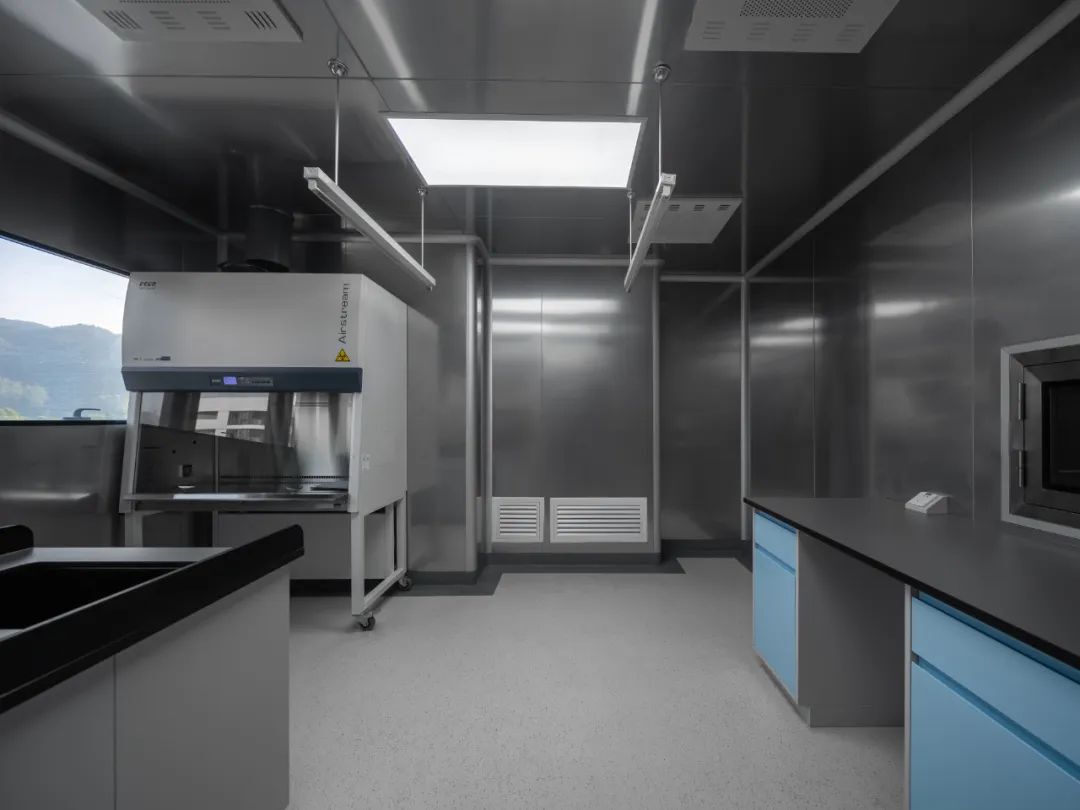

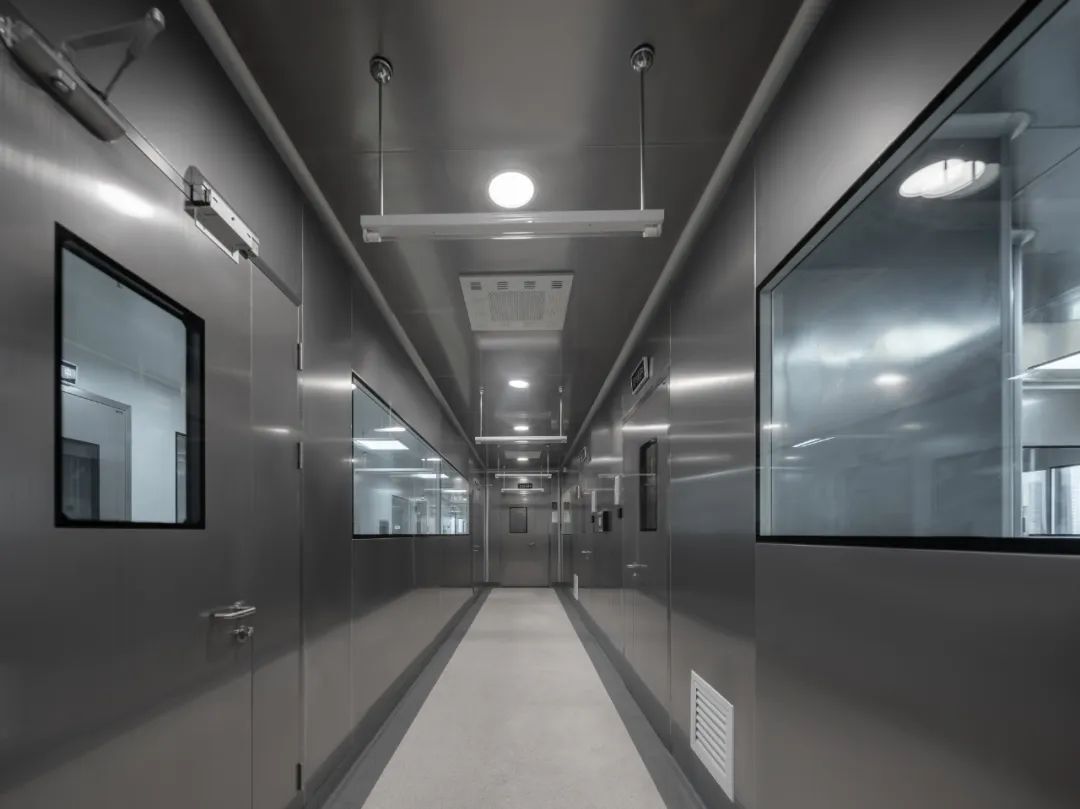

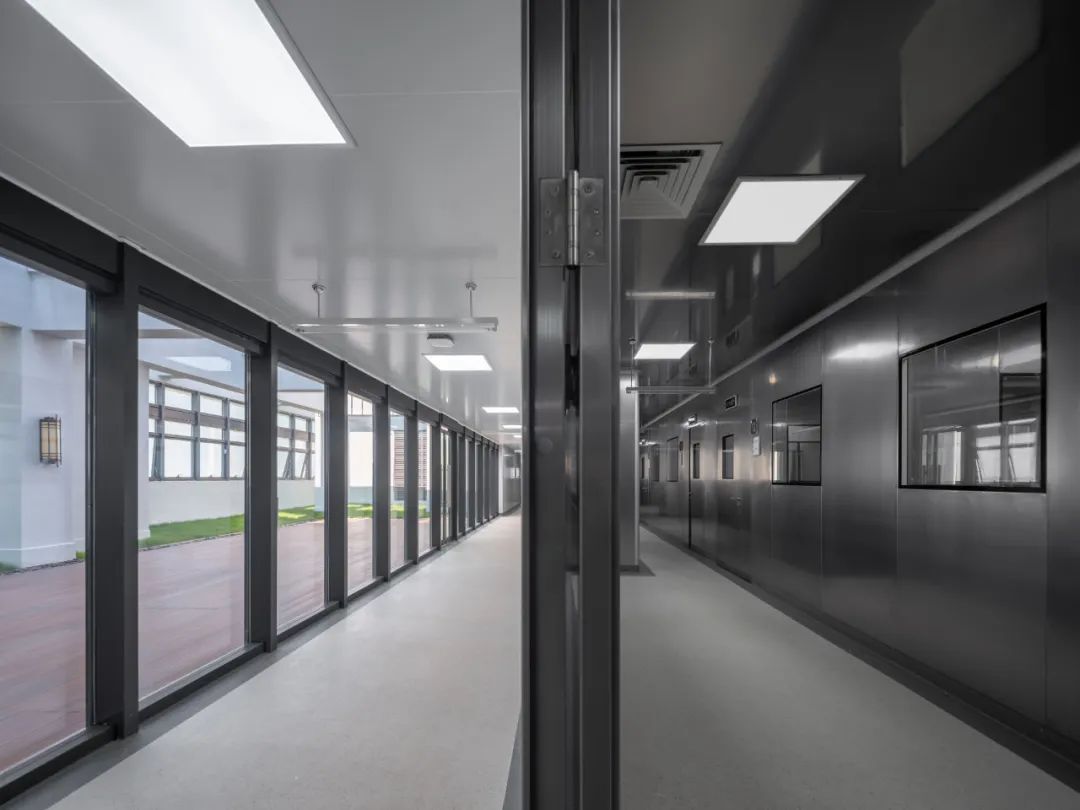

△ 左：实验室与生物安全柜；右：污区走廊 摄影：山间影像Inter_mountain

05

景观朝向

设计体现“全南北向、通透山景”的理念。两栋楼均为板式内廊，主要功能用房布置在南侧、辅助房间布置在北侧，两栋楼互不遮挡，同时获得的南向景观面和良好通风条件。

建筑结合半地下院子、大跨架空开洞、绿化大平台、贯通屋顶花园，使得景观在立体层面贯穿建筑内部，提供“低层亲山、平台看山、高层望山”的全方位山景。

△ 南向俯瞰保留山体公园 摄影：山间影像Inter_mountain

△ 疾控中心的西北角 摄影：山间影像Inter_mountain

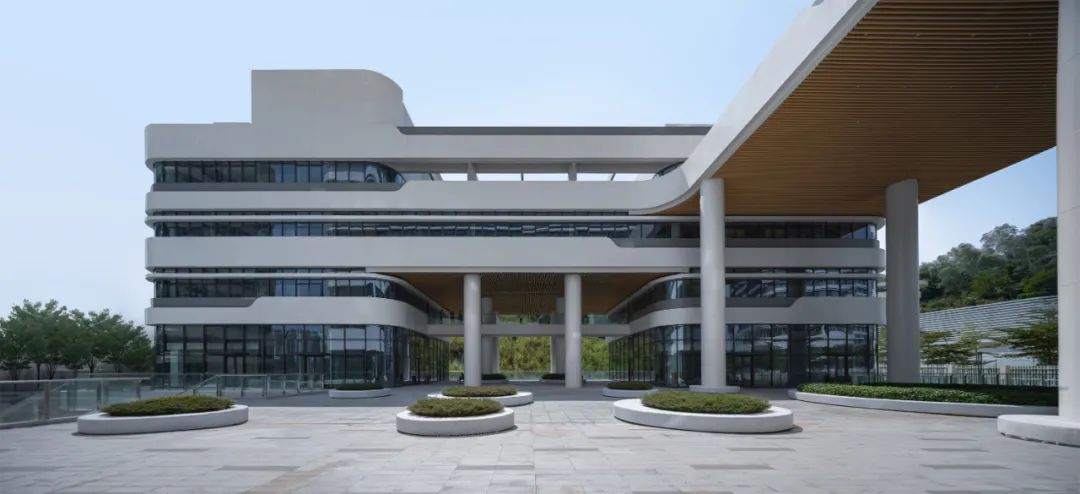

△ 二层大平台 摄影：山间影像Inter_mountain

△ 夕阳下的铝板外墙 摄影：山间影像Inter_mountain

06

流线设计

设计体现“分层入口、消化高差”的理念。通过对场地高差的研判，结合办公、实验及污物各自独立的出入口需求，我们将80.50米标高的绿化大平台作为办公入口及主要活动区域，以75.50米标高为实验入口，使得不同功能相互错开、人们通过不同标高进入，充分利用了场地5米高差并节省了工程土方。

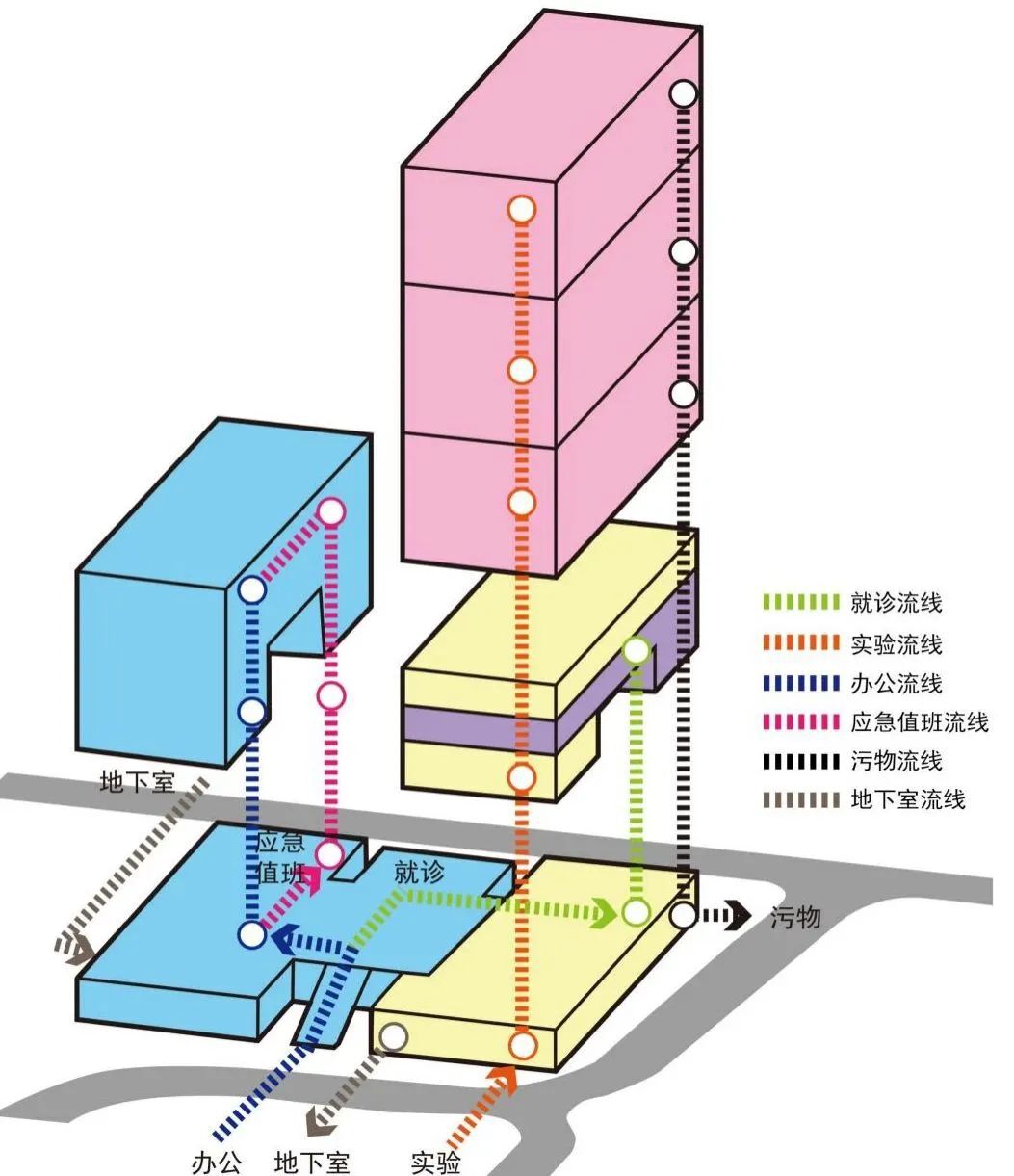

△ 流线设计分析图 ©Z&Z STUDIO

△ 利用高差分层的东入口 摄影：山间影像Inter_mountain

△ 架空的西入口 摄影：山间影像Inter_mountain

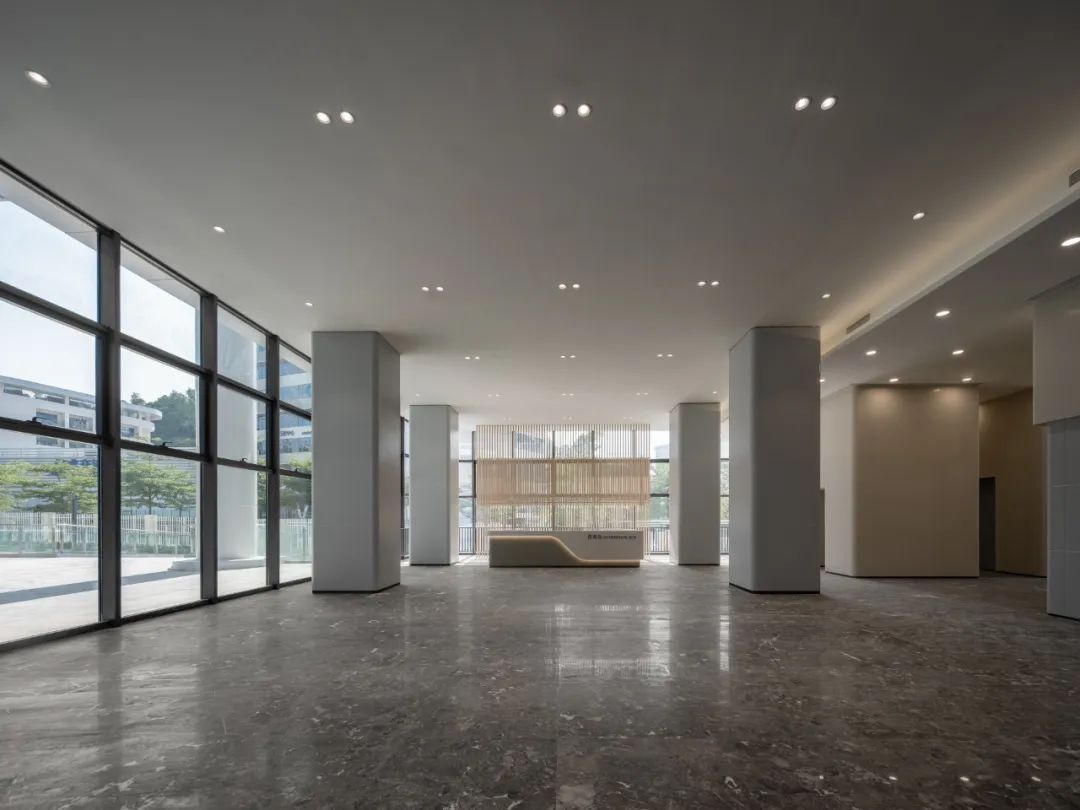

△ 门厅 摄影：山间影像Inter_mountain

△ 公共走廊与PCR实验室 摄影：山间影像Inter_mountain

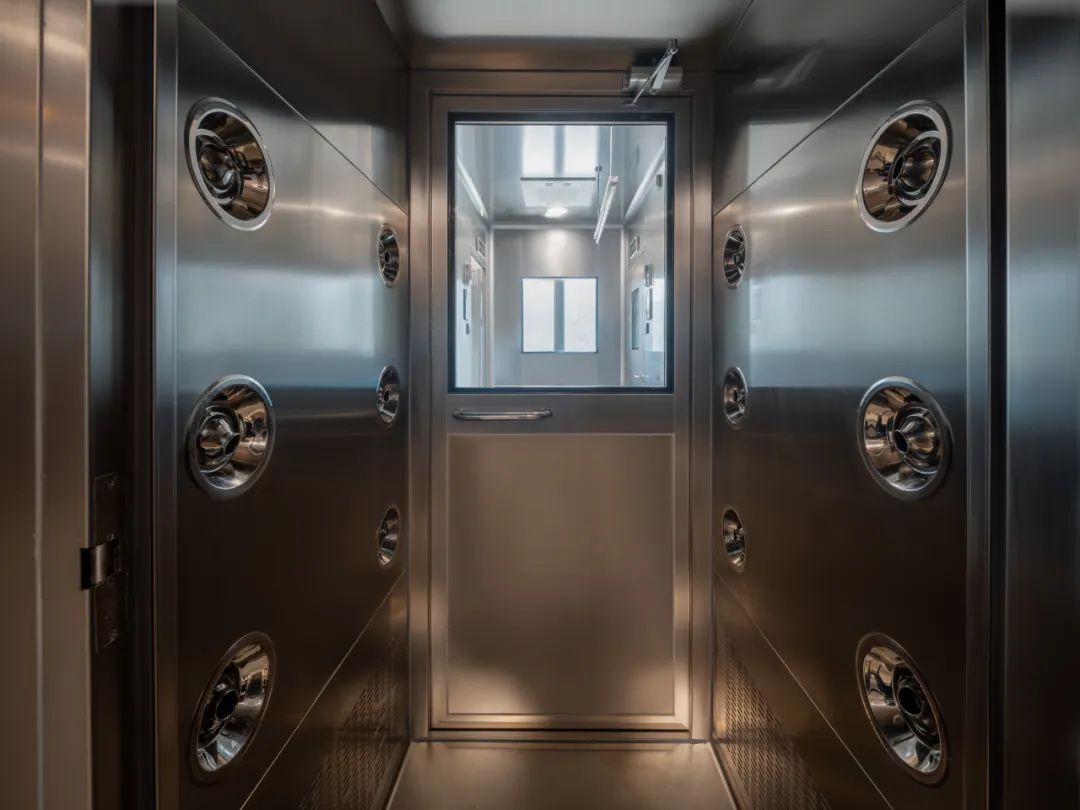

△ PCR前室的喷淋消杀 摄影：山间影像Inter_mountain

△ 报告厅 摄影：山间影像Inter_mountain

07

空间设计

设计体现“多层平台、与山对话”的理念。空间主轴自主入口沿大台阶西进，到大平台穿过架空层分别转折向南、向西，正对南侧山体和西侧远山，与东南的坪山敬老院外延的平台廊道及健宁医院相呼应，形成“以山为心、四周环绕”的“医疗聚落”。

南北两栋建筑在底层、入口平台层及屋顶层相连，设计利用高差分别设置下沉院子、绿化平台和屋顶花园，U型半围合地形成面向东北主入口的丰富院落空间。南向、北向和西向均通过通高架空，形成穿透的开敞空间与山体对话，将山景引入内部，南向还借助连桥向山体延伸，形成连续的“绿桥”。

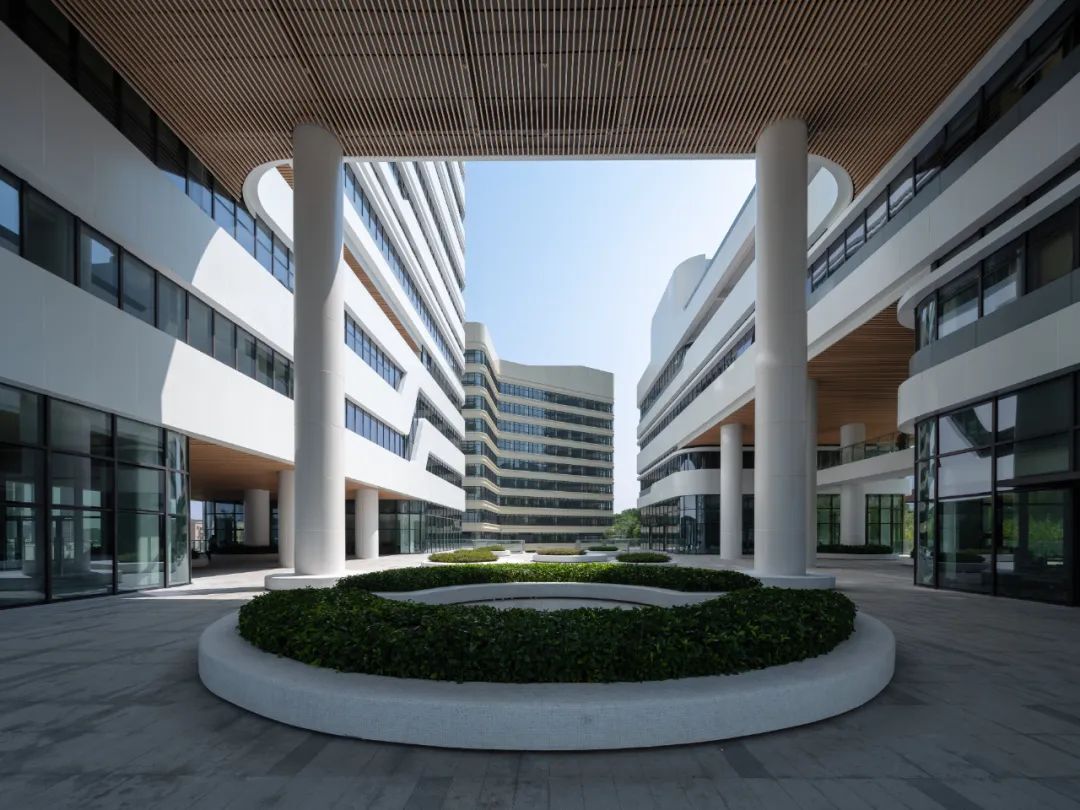

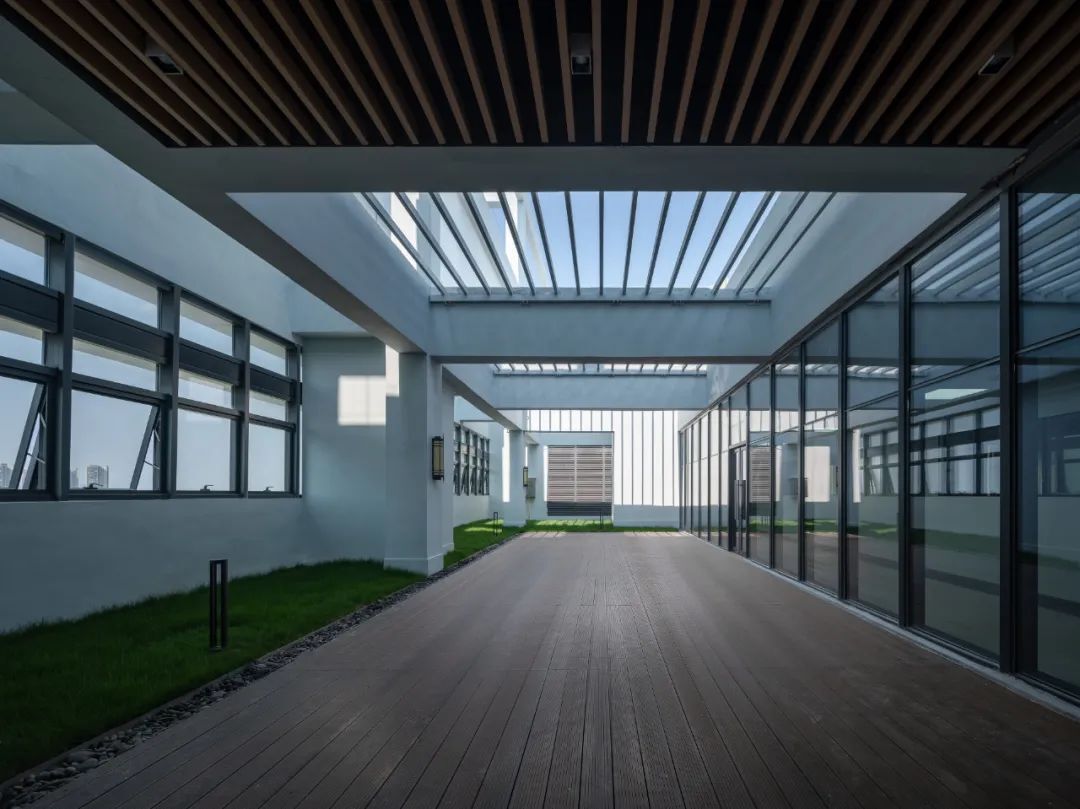

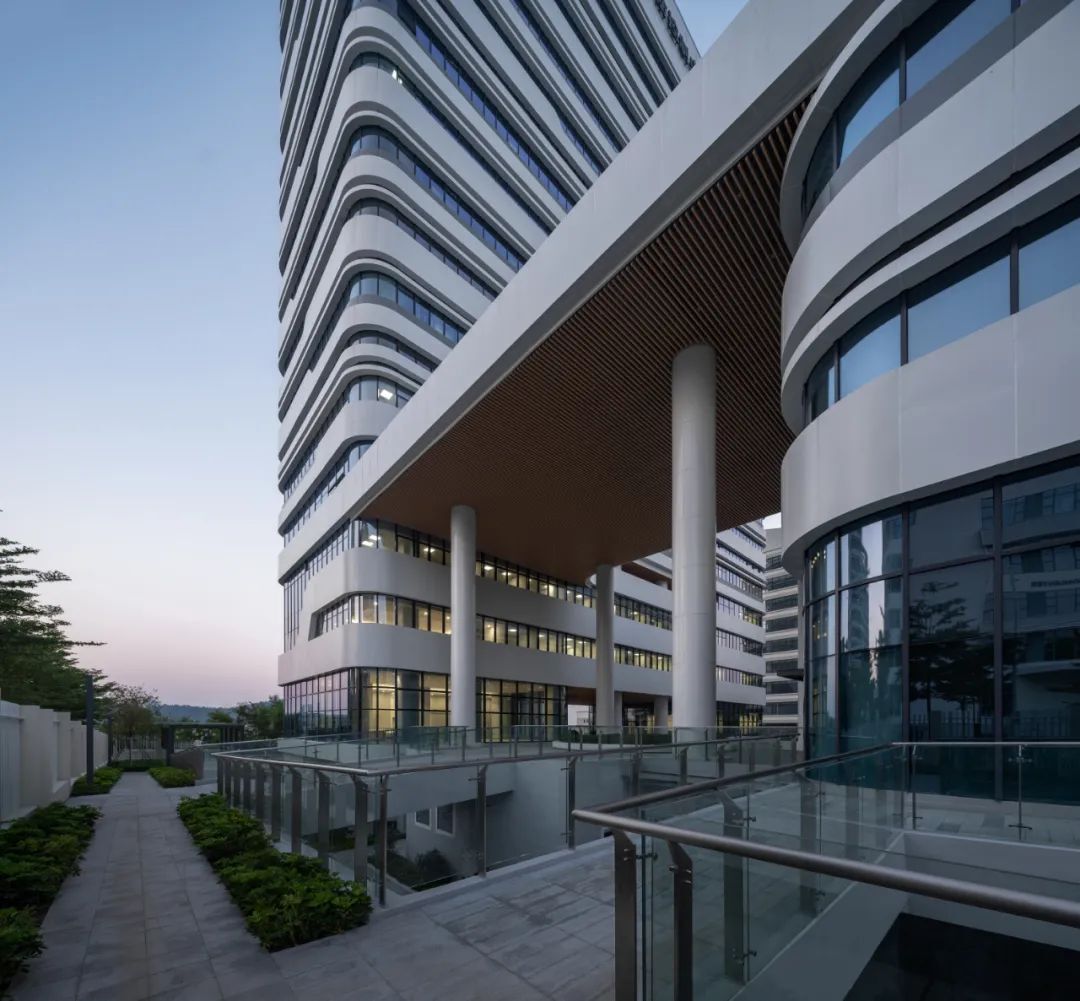

△ 二层平台架空层 摄影：山间影像Inter_mountain

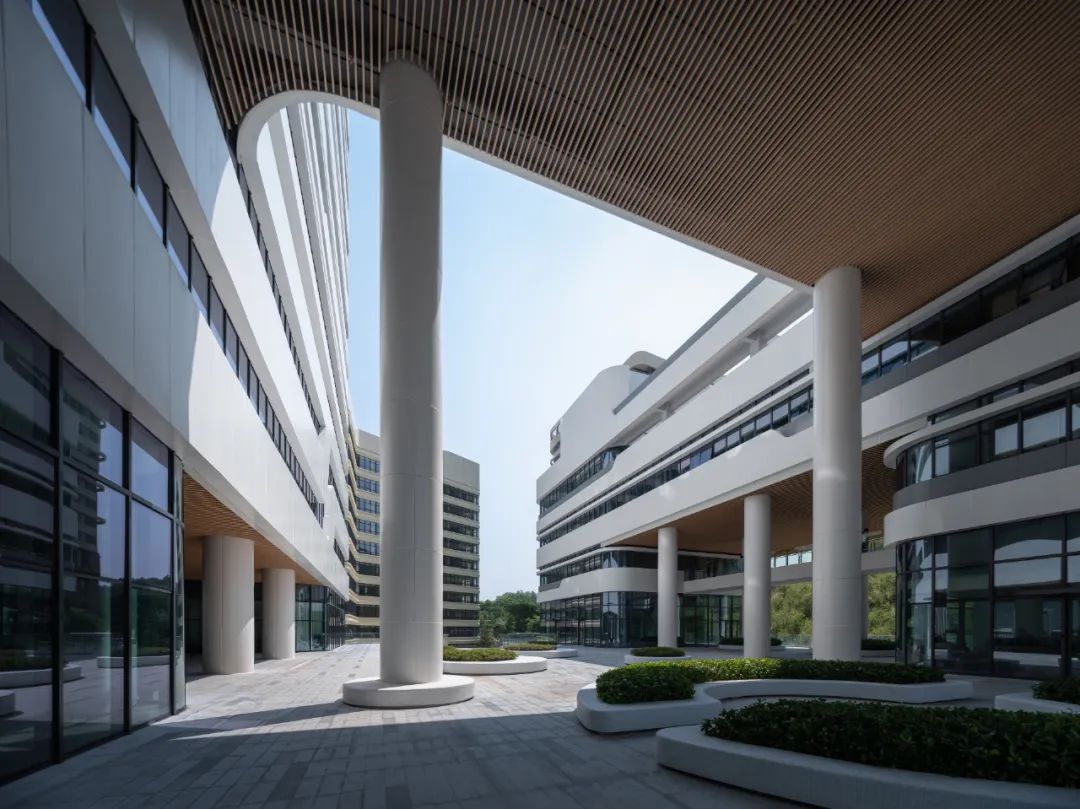

△ 连绵的U型架空层 摄影：山间影像Inter_mountain

△ 南北对望 摄影：山间影像Inter_mountain

△ 南楼空中花园 摄影：山间影像Inter_mountain

08

立面造型

设计体现“横向舒展、曲线协调”的理念。造型风格上，为了与周边同属“医疗聚落”的健宁医院、坪山敬老院等已建或在建楼栋的白色弧形横向线条相互协调，我们的设计也采用“白色横向线条＋曲线弧形倒角”为主要造型元素，于局部加以宽窄变化和墙面虚实对比。设计在建筑群落统一的风格基础上，适当、不突兀地凸显自身的形象特点，以高低起伏的舒展线条展现云卷云舒的“山海气象”。

△ 坪山医疗组团的“横向线条”统一风格

摄影：山间影像Inter_mountain

△ 立面的弧形倒角 摄影：山间影像Inter_mountain

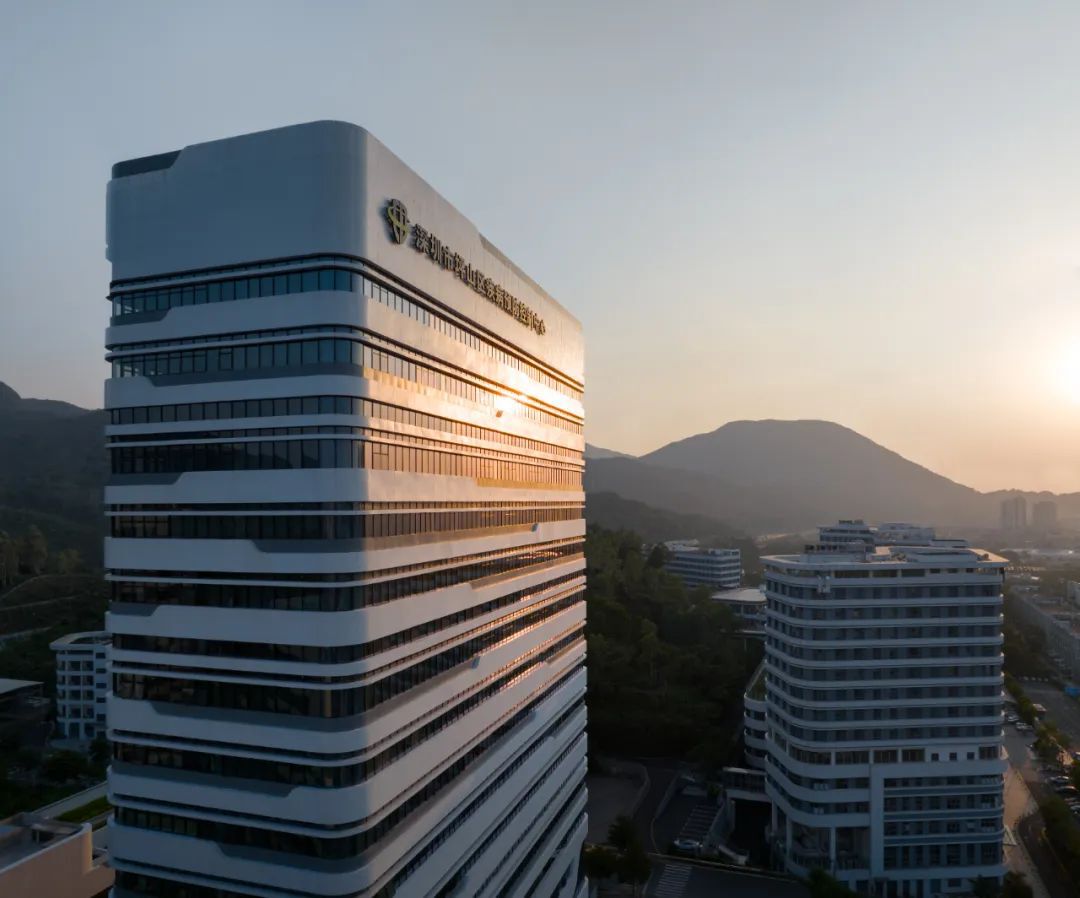

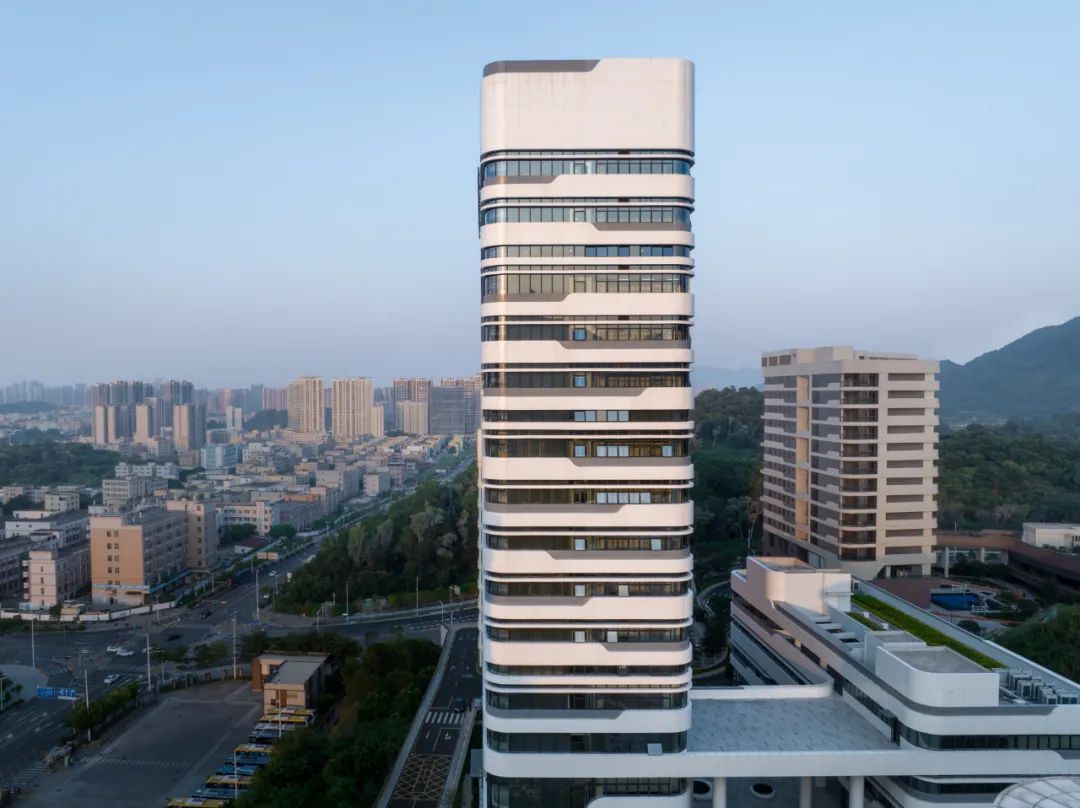

△ 夕阳下的北塔 摄影：山间影像Inter_mountain

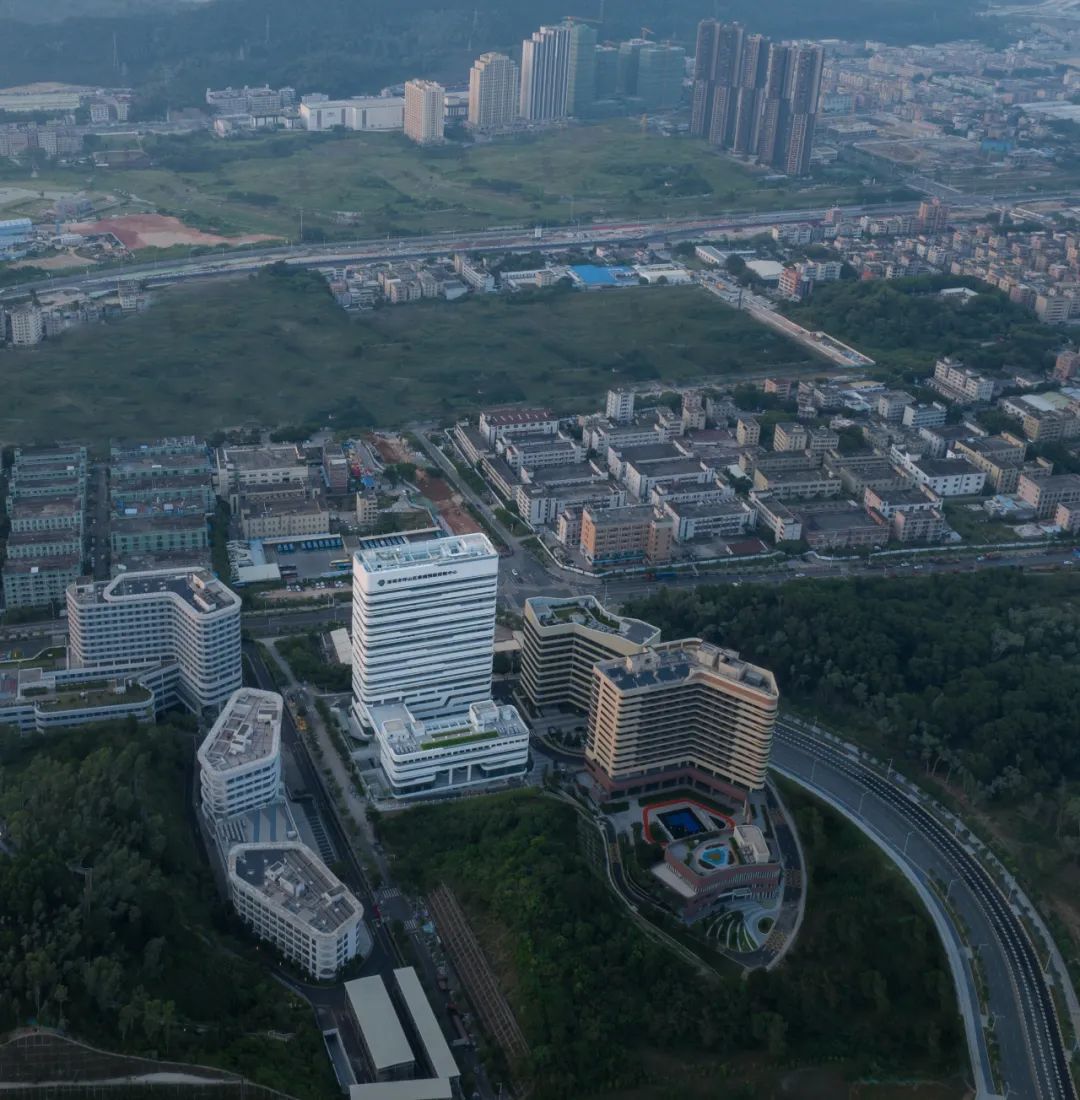

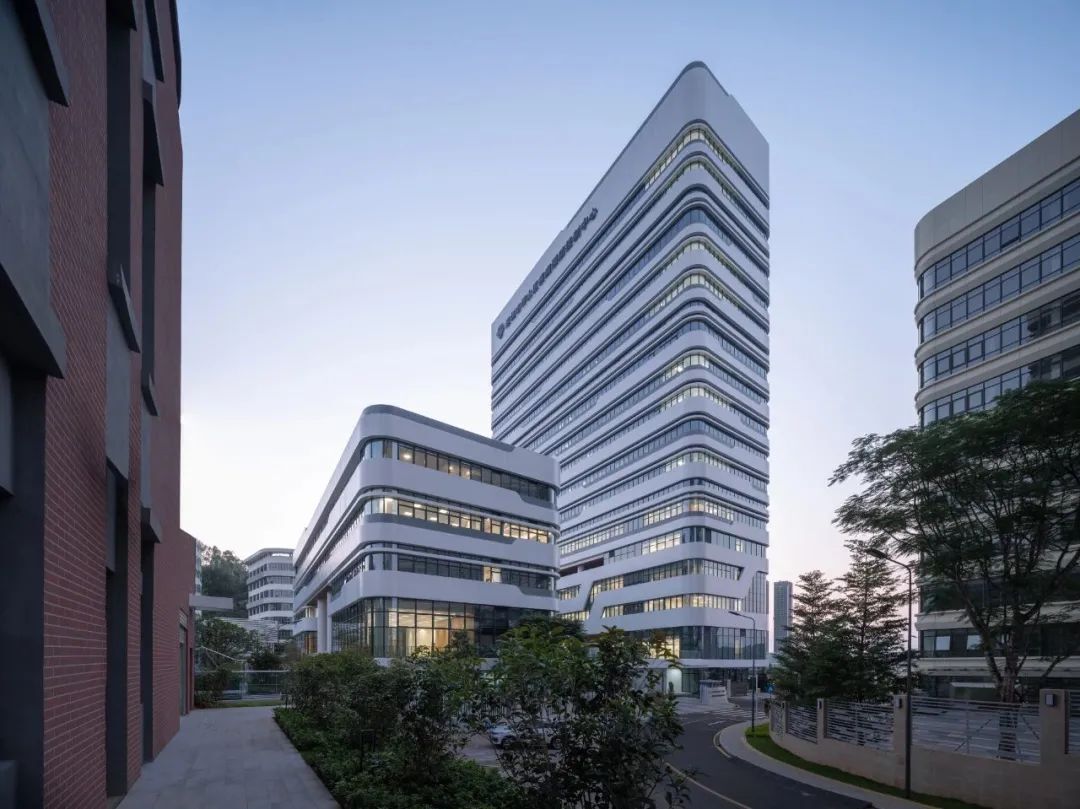

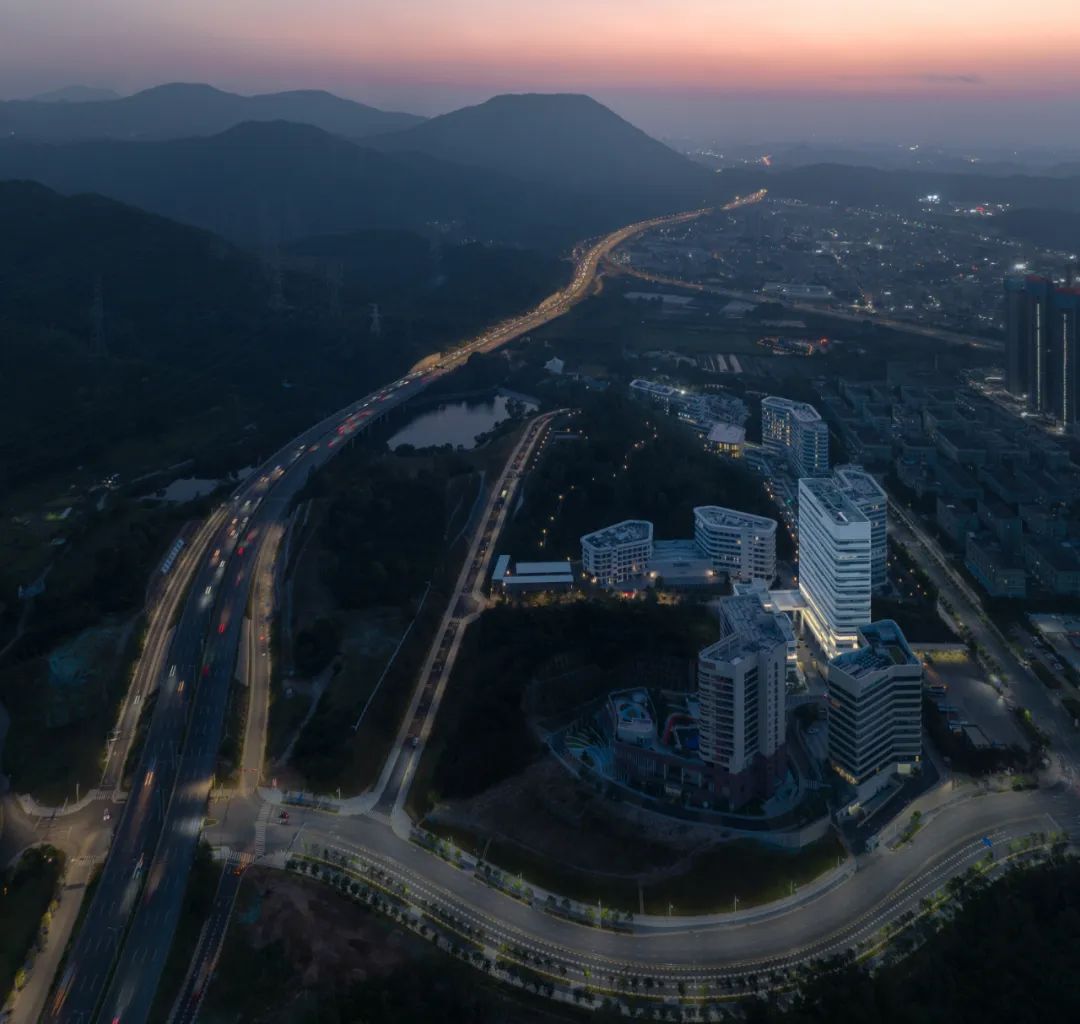

△ 暮色下的坪山医疗组团 摄影：山间影像Inter_mountain

设计图纸 ▽

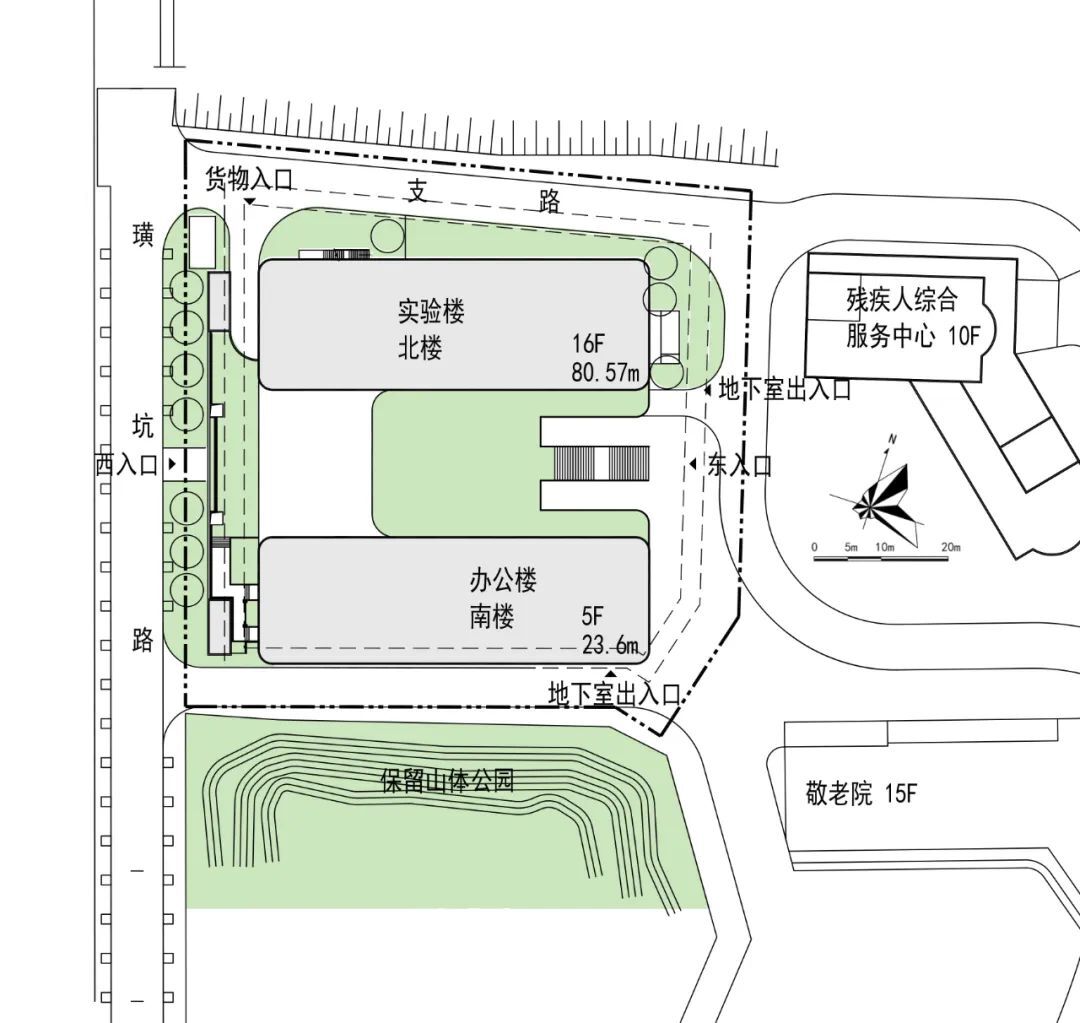

△ 总平面图 ©Z&Z STUDIO

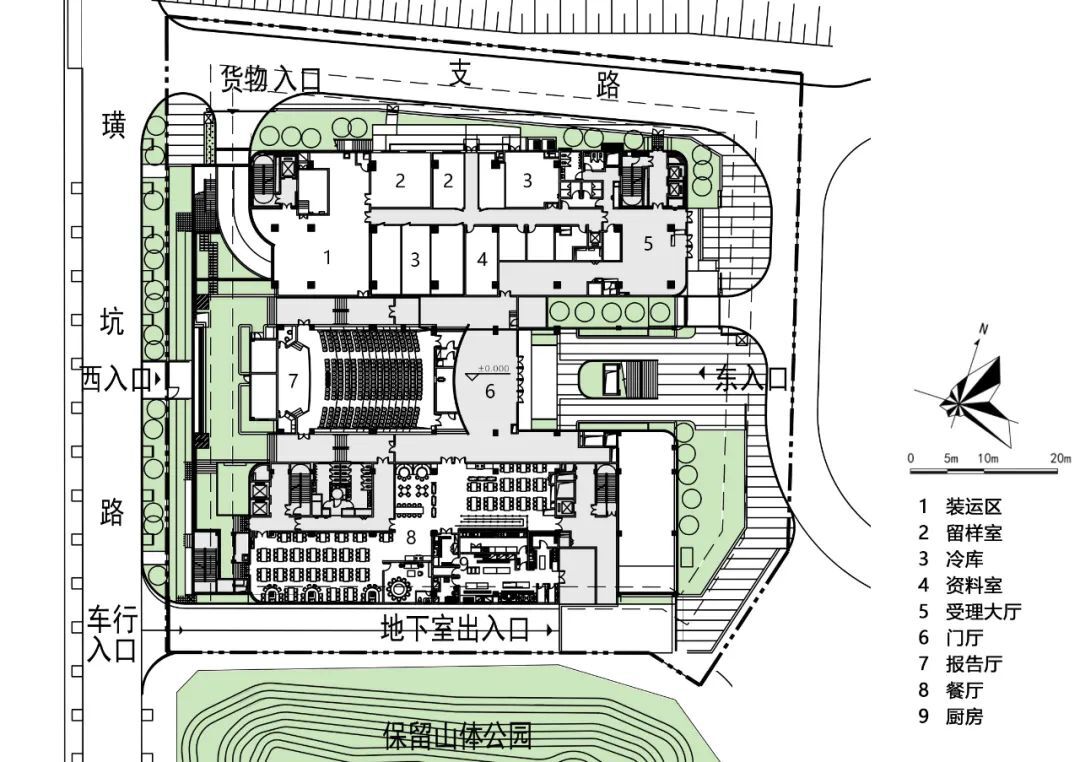

△ 首层平面图 ©Z&Z STUDIO

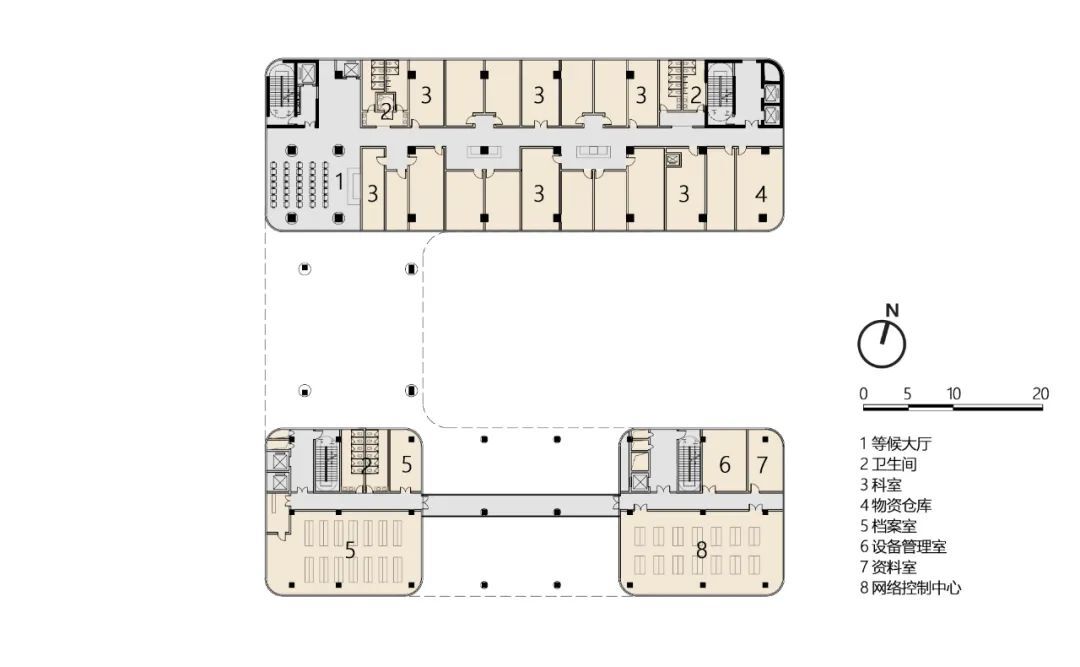

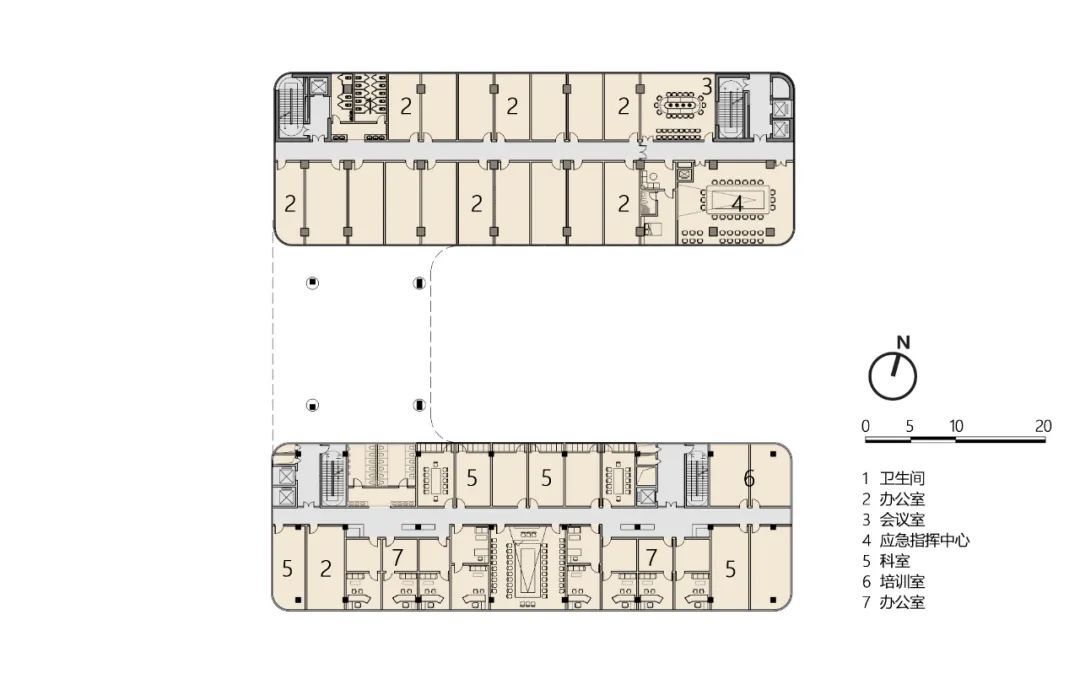

△ 三层平面图 ©Z&Z STUDIO

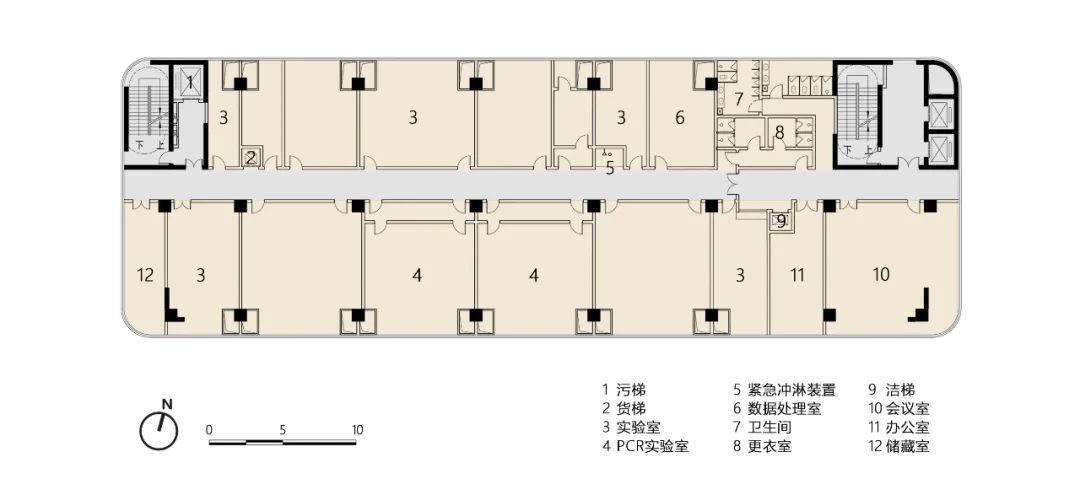

△ 四层平面图 ©Z&Z STUDIO

△ 五层平面图 ©Z&Z STUDIO

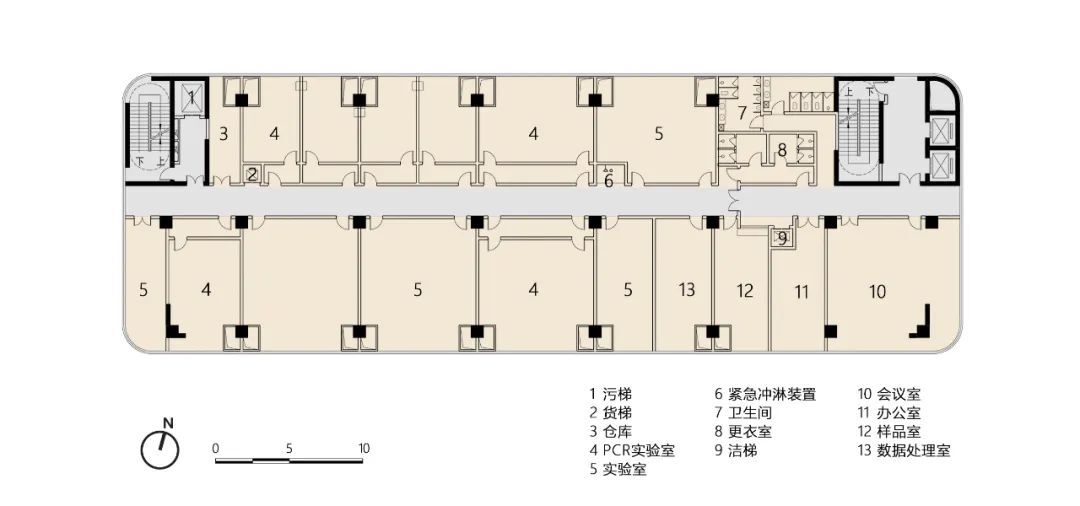

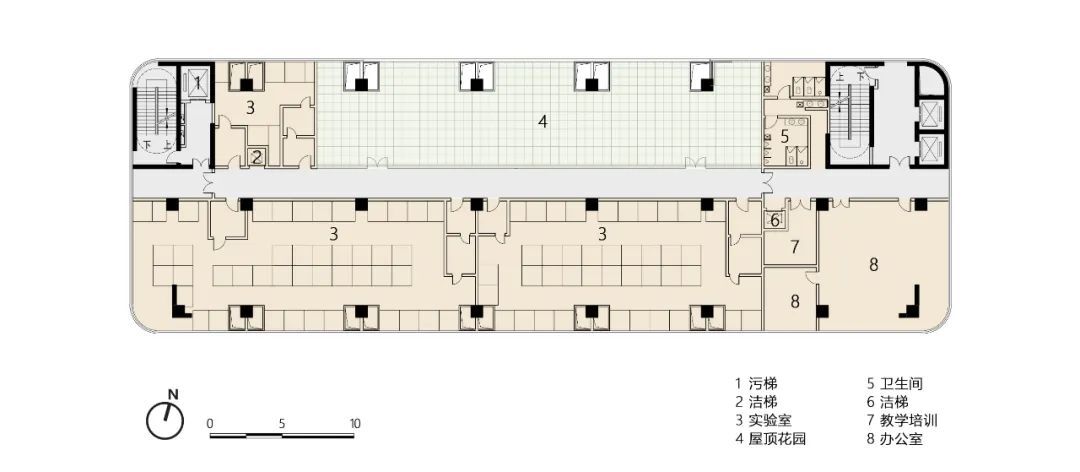

△ 七层平面图 ©Z&Z STUDIO

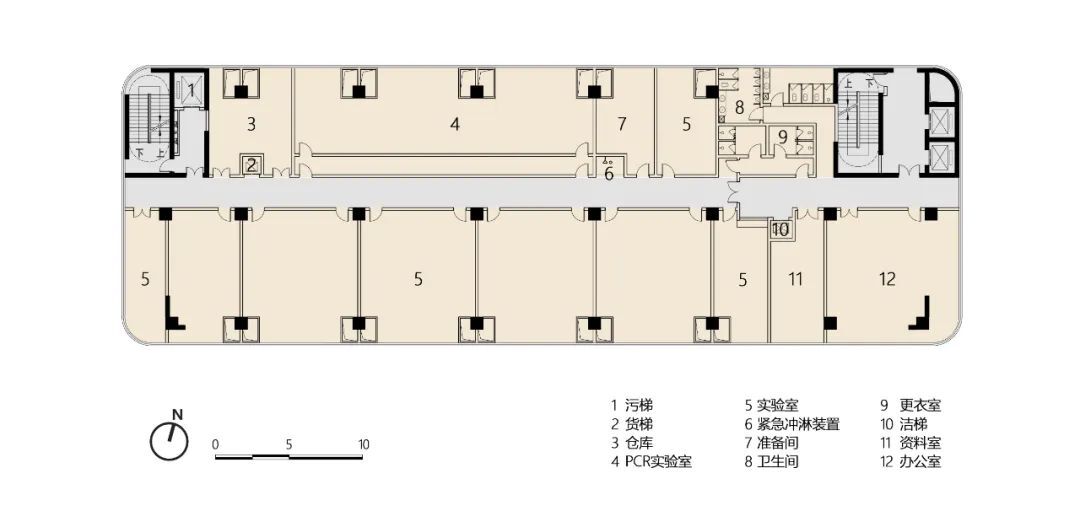

△ 九层平面图 ©Z&Z STUDIO

△ 十三层平面图 ©Z&Z STUDIO

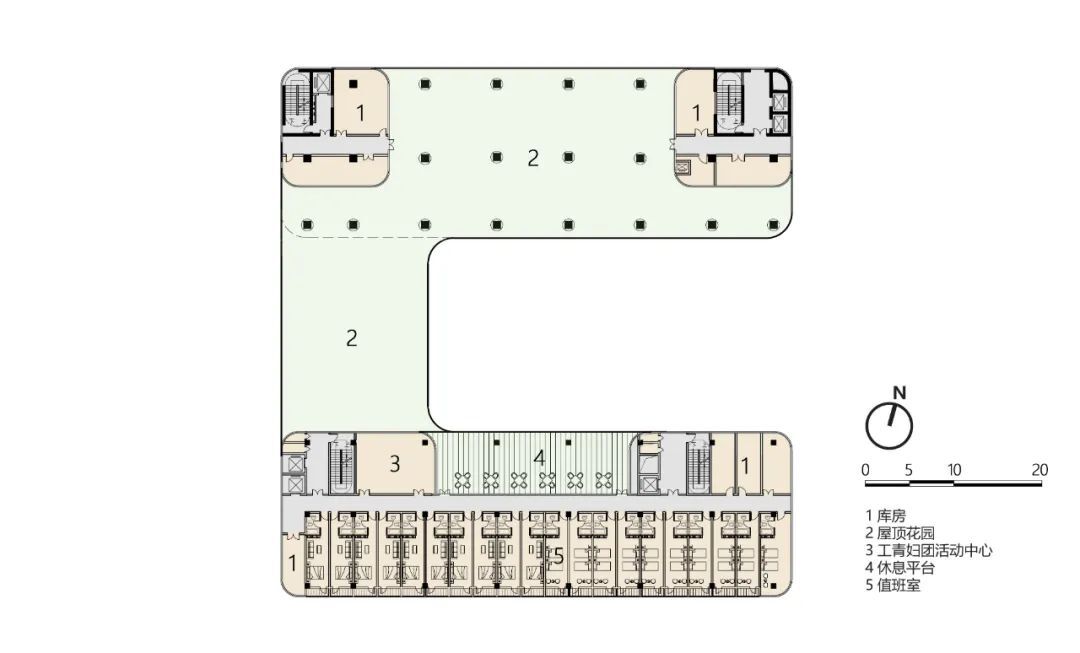

△ 十六层平面图 ©Z&Z STUDIO

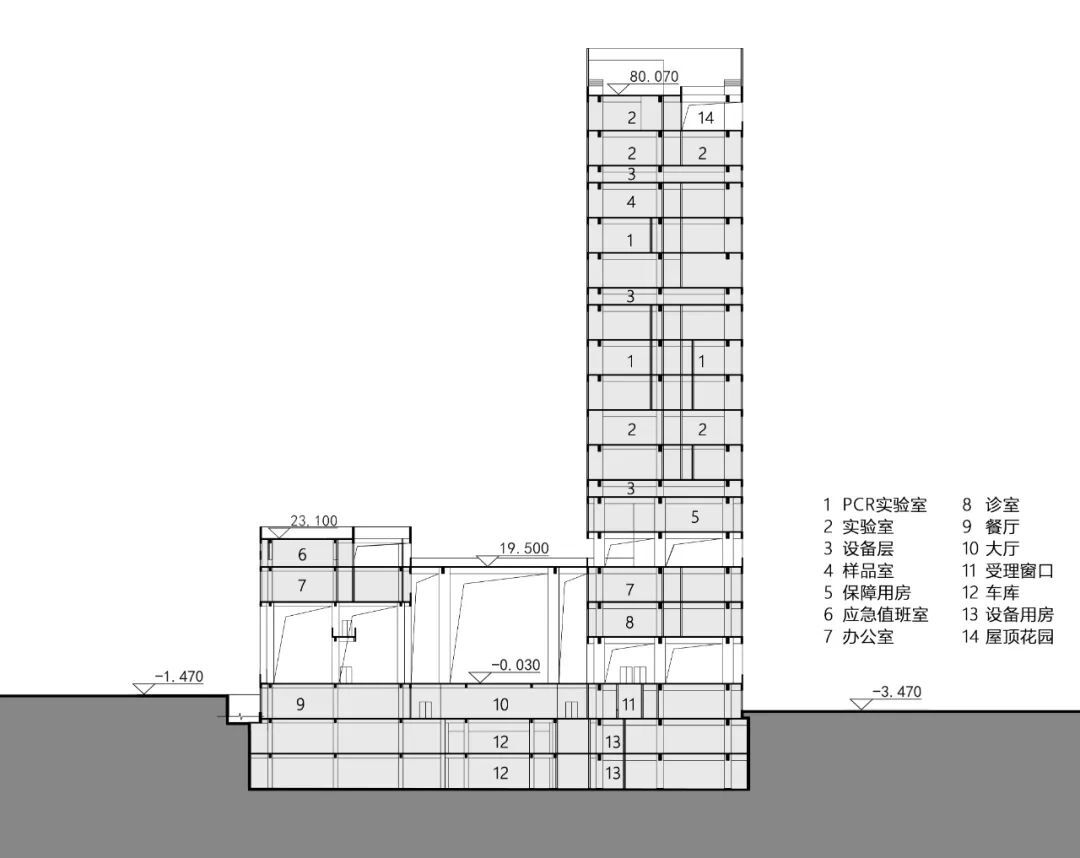

△ 剖面图 ©Z&Z STUDIO

完整项目信息

项目名称：深圳市坪山区疾病预防控制中心

项目类型：医疗建筑

项目地点：广东省深圳市坪山区振碧路与横岭路交汇处西南角

设计单位：深圳大学建筑设计研究院有限公司“钟中+钟波涛”工作室（Z&Z STUDIO）

主创建筑师：钟中

建筑团队完整名单：钟中、钟波涛、张子路、孙加一、杨晴文、张贻娣、韦其镜、钟海焕、刘泽行、邓日星、王敏、曾愉生、孟祥茹、马影、周雨曦、白依鑫

业主：深圳市坪山区卫生健康局

设计时间：2016年10月—2021年1月

建成时间：2022年7月1日

用地面积：7077.27平方米

建筑面积：30806.79平方米

容积率：3.69

覆盖率：49.86%

绿化率：＞30%

总图：刘目

结构：孟美莉、王姝媛、胡云霞、韦鲜琼、叶天鹤

给排水：谢蓉、瞿雅琴、吴家言

电气：刘中平、王伟方

暖通：王宏越、王婷婷、郭浩、尚双双

造价：唐进

景观专业：李本池、高义军

节能：凌震宇

摄影师：山间影像Inter_mountain
